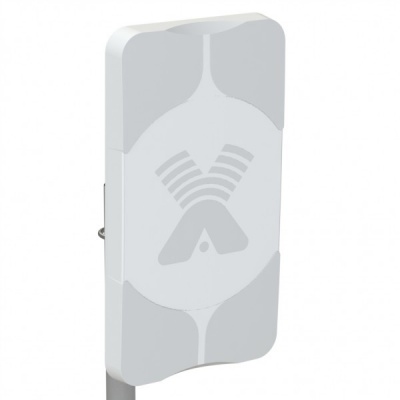

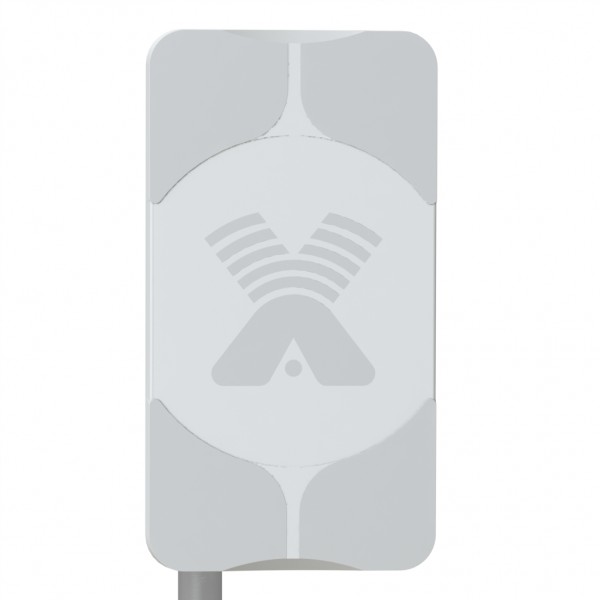

Антенна панельная AX-1817P GSM1800/LTE1800
Описание
Общие сведения:
Панельная антенна AX-1817P предназначена для использования в комплекте c 4G/2G модемами (роутерами), репитерами и телефонами GSM1800. Тип антенны – синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 4G/2G сигнала, а также в случае длинного соединительного кабеля между модемом и точкой установки антенны.Достоинства:
- Высокий коэффициент усиления и низкий КСВ в широкой полосе частот
- Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.

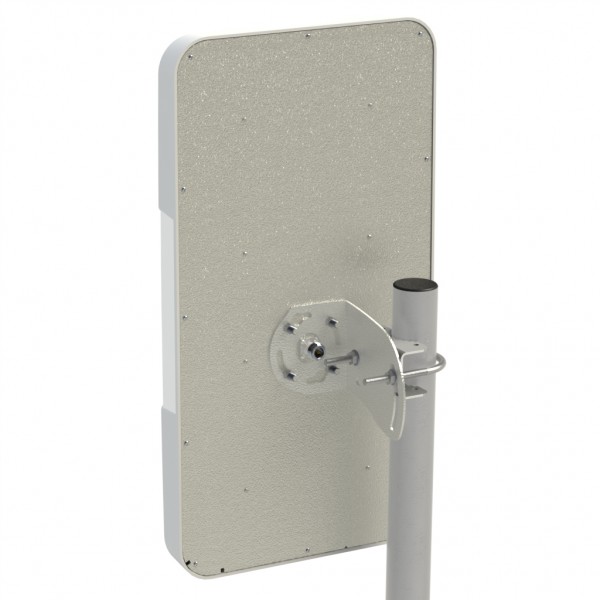

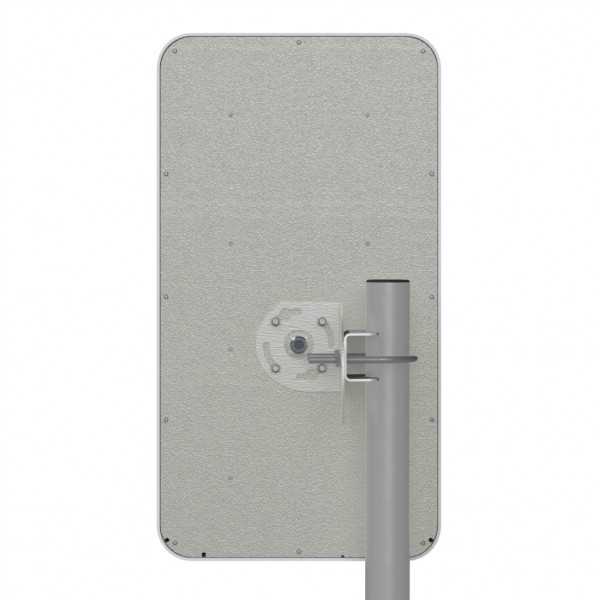

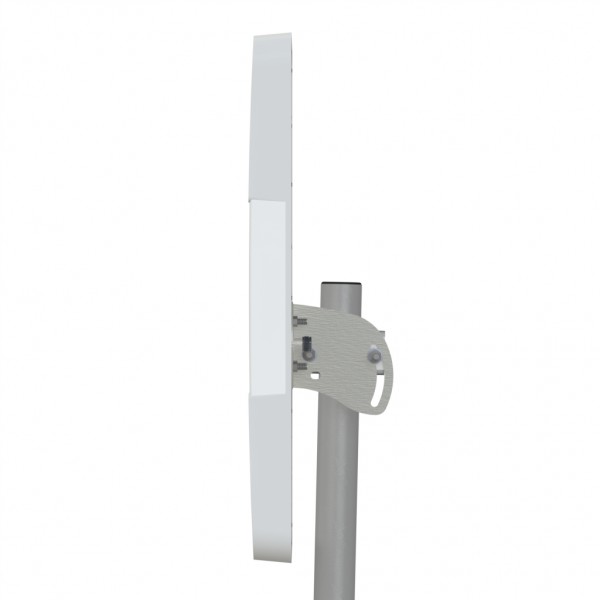

- Крепление антенны позволяет изменять угол наклона и поляризацию антенны
- Вход антенны короткозамкнут по постоянному току, что защищает модем от статических разрядов.
- Активные излучателя антенны укрыты в пластиковый корпус
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы
Комплект поставки:
- Антенна AX-1817P
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
1700-1900 |
Усиление, dBi |
16÷17 |
Ширина ДН в Н-плоскости, град |
32÷40 |
Ширина ДН в Е-плоскости, град |
16÷19 |
Уровень боковых лепестков, дБ не более |
-13 |
Отношение вперед/назад, дБ не менее |
20 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1,5 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная/горизонтальная |
Механические характеристики |
|
Масса с креплением, г |
1800 |
Габаритные размеры без крепления, м |
0,45х0,24х0,05 |
Разъем |
N-female |
Материал антенны |
сталь, оцинкованная сталь |
Защитное покрытие |
порошковая полимерная краска |
Материал защитной коробки |
Морозостойкий поликорбанат с защитой от УФ излучения |
Стандарт связи
|
GSM, 2G/GSM, 3G/UMTS, 4G/LTE |
