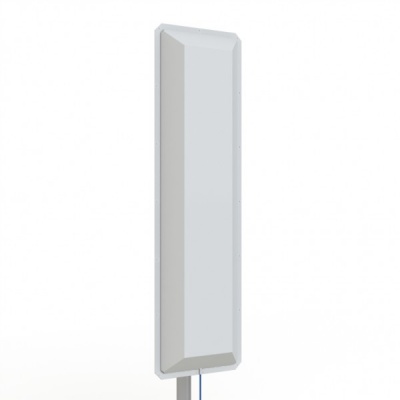

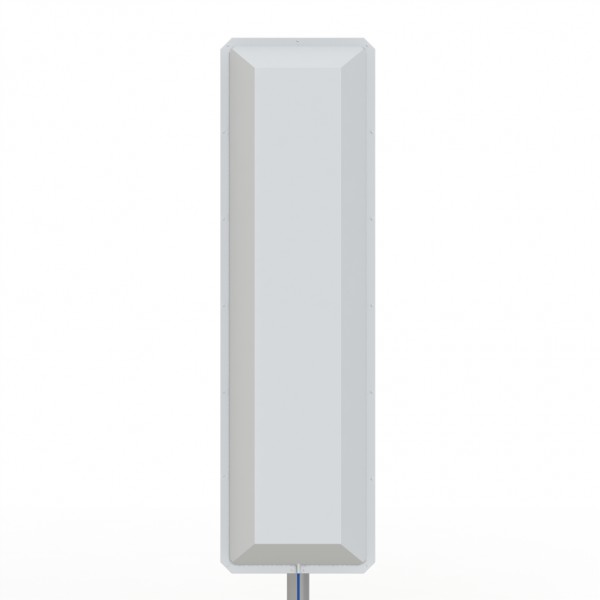

Антенна выносная секторная AX-913PS60 - GSM900
Описание
Общие сведения:
Антенна АX-913PS60 предназначена для использования в комплекте с репитерами GSM900 и другими устройствами диапазона 860-960МГц в качестве донорной антенны. АX-913PS60 имеют секторную диаграмму направленности и идеально подходят для организации зон покрытия в торговых центрах, помещениях, ангарах, складах, подвалах, на строительных площадках. Тип антенны – синфазная полосковая решетка.
Достоинства антенны АX-913PS60:
- Активные элементы антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
- Всепогодное исполнение антенны позволяет использовать ее на улице и в помещении.

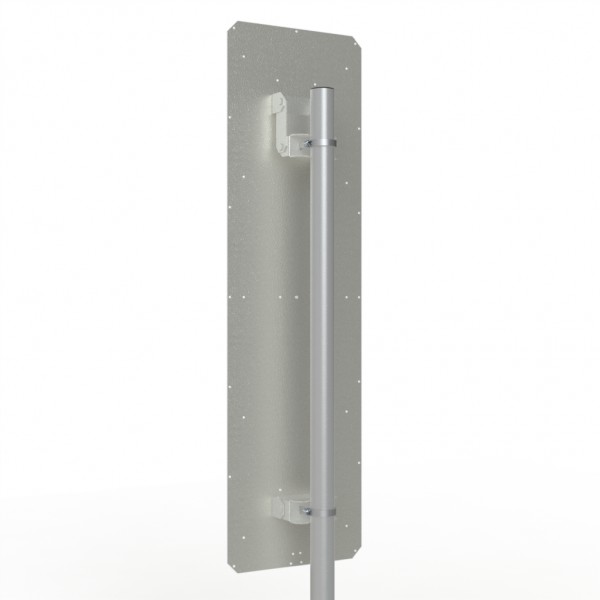

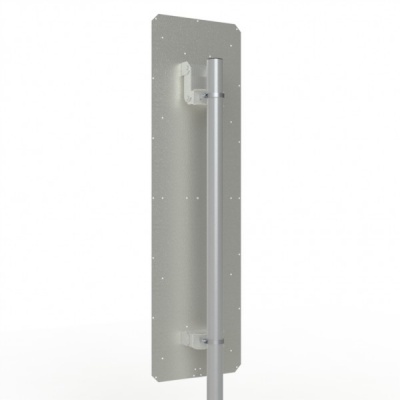

- Крепление антенны производится на вертикальную трубу или мачту при помощи червячных хомутов.

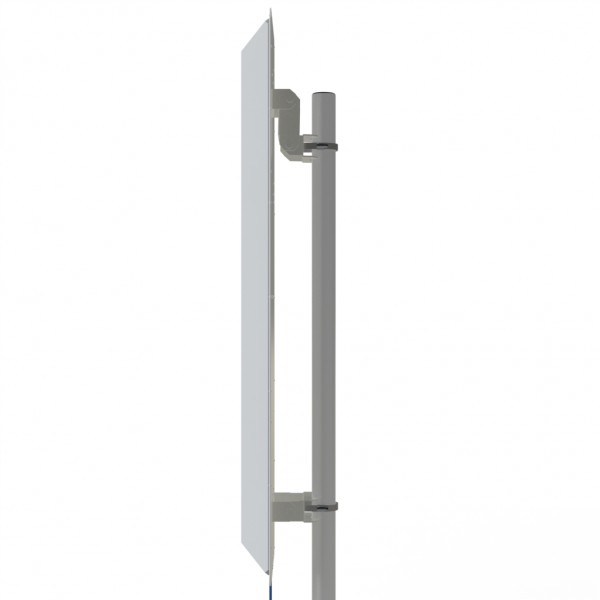

- Конструкция крепления позволяет изменять угол наклона антенны и тем самым эффективно корректировать положение зоны обслуживания.
Комплект поставки:
- Антенна АX-913PS60
- Узел крепления на мачту
- Инструкция по установке
- Упаковка из микрогофрокартона и полиэтилена
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Электрические характеристики |
AX-913PS60 |
Рабочий диапазон частот, МГц |
860-960 |
Усиление, dBi |
13.0-13.5 |
Ширина ДН в Н-плоскости, град |
60-64 |
Ширина ДН в Е-плоскости, град |
18 |
Уровень боковых лепестков, не более |
-13dB |
Уровень кроссполяризации, не более |
-18…-20dB |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1,2 |
Допустимая мощность, Вт |
50 |
Поляризация |
вертикальная |
Механические характеристики |
|
Масса, г |
3700 |
Диаметр мачты, мм |
20-52 |
Изменение угла наклона антенны, градус |
+/-15 |
Габаритные размеры, м |
0,88х0,25х0,14 |
Допустимая скорость ветра, м/сек |
35 |
Разъем. |
N-female |
Материал излучателя |
Оцинкованная сталь |
Материал защитной коробки |
АБС с защитой от ультрафиолетого излучения |
Материал крепления |
сталь |
Защитное покрытие |
порошковая полимерная краска |
Диапазон рабочих температур |
от -45°C до +60°C |
Стандарт связи
|
GSM |
