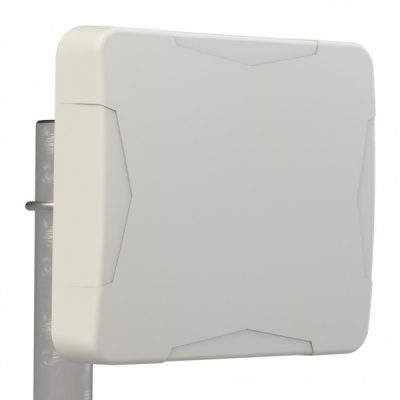

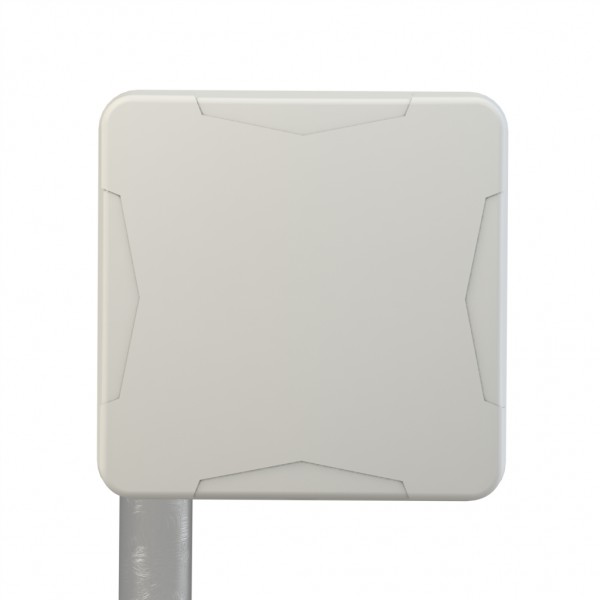

Антенна 4G/LTE Nitsa-5F (75 Ом)
Описание
Эффективная универсальная выносная антенна LTE800/GSM900/GSM1800/LTE1800/UMTS900/UMTS2100/ WIFI/LTE2600.
Частота 790÷960/1700÷2700 МГц. КУ=9÷14.5dBi. Разъём F-female (75 Ом). Рекомендуется к применению на расстояниях до 10 км от БС.
Общие сведения:
Универсальная выносная антенна NITSA-5F предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:
- 2G(EDGE, GPRS на частотах GSM900, GSM1800)
- 3G (UMTS2100, UMTS900)
- 4G (WIMAX,LTE800, LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g, n)
Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях. Рекомендуется к использованию на расстояниях до 10 км от базовой станции.
Достоинства:
- Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Антенна имеют высокий коэффициент усиления, низкий КСВ в широкой полосе частот.

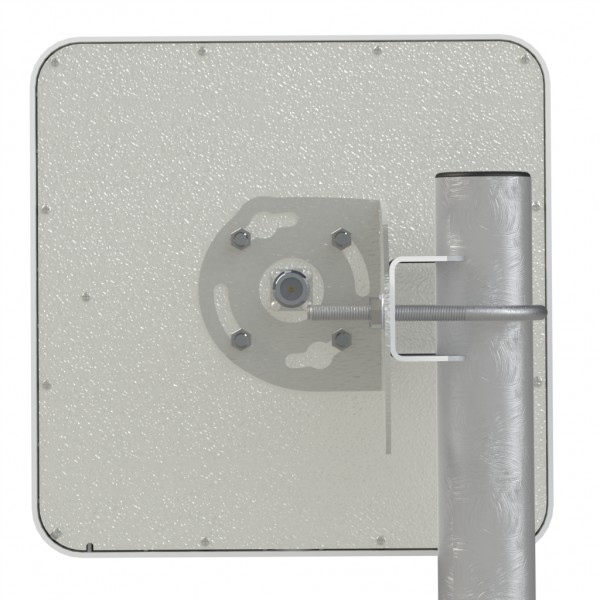

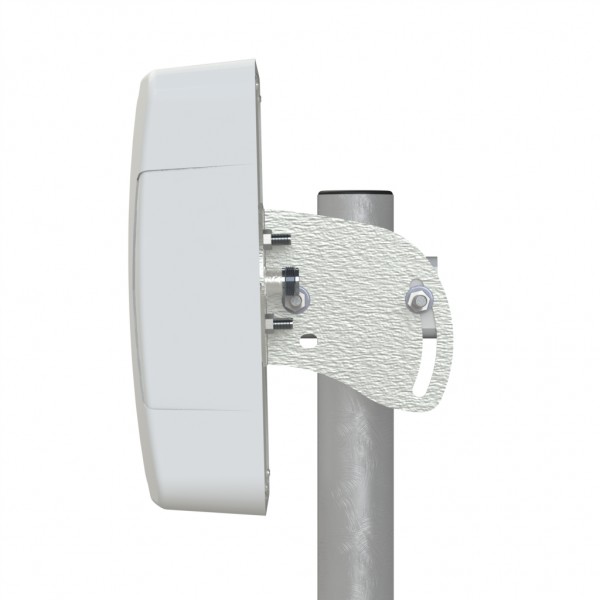

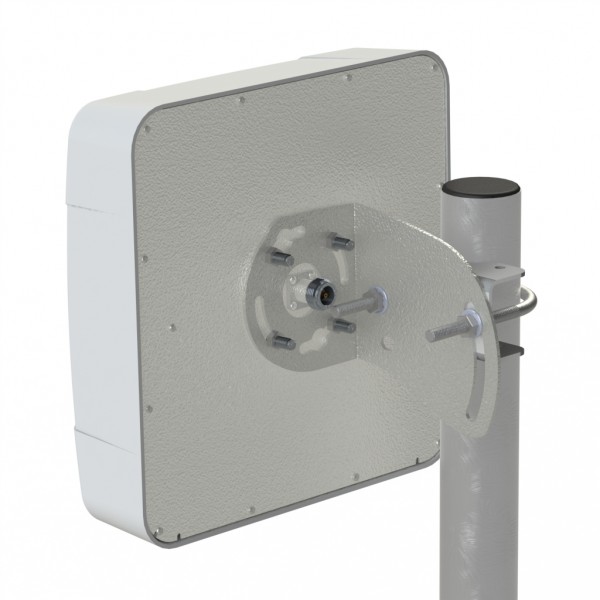

- Крепление антенны NITSA-5F позволяет изменять угол места, азимут и наклон поляризации.
Комплект поставки:
- Антенна NITSA-5F
- Комплект крепления для установки на мачту
- Инструкция по установке
- Упаковка из микрогофрокартона или полиэтилена
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Антенна может быть укомплектована кабельной сборкой с разъемами по выбору заказчика.
AXA-3000 |
CRC-9 |
TS-9 |
MS-156 |
Совместим с модемами: Е150. Е171, Е173 и др. не имеющими антенного входа с габаритами не более 25мм х 15мм х 95мм |
Совместим с модемами: Е3272 (М100-4, МТС 824f), E3372 (МТС 827F),E3276(М150-1),E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G,K3520, E176G и др |
Совместим с модемами: Е392, E5372 (Мегафон MR100-3, МТС 823F),MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633,MF823 (или Мегафон M100-3) |
Совместим с модемами: ZTE MF180,ZTE MF192, Huawei E1550, LU150/156 |
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
790÷960/1700÷2700 |
Усиление, dBi |
9.0÷9.5/10.0÷14.5 |
Ширина ДН в Н-плоскости, град |
69/36÷69 |
Ширина ДН в Е-плоскости, град |
65/37÷53 |
Отношение вперед/назад, дБ |
не менее 18 |
Уровень боковых лепестков, дБ |
не более -13 |
Входное сопротивление, Ом |
75 |
КСВ в рабочем диапазоне частот, не более |
1,8 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная/горизонтальная/наклонная |
Механические характеристики |
|
Масса с креплением, г |
1120 |
Габаритные размеры, м |
0,2х0,2х0,08 |
Разъем |
F-female
|
Материал излучателя |
оцинкованная сталь |
Материал защитной коробки |
Поликарбонат+ABS |
Стандарт связи
|
2G/GSM, 3G/UMTS, 4G/LTE, WiFi |
