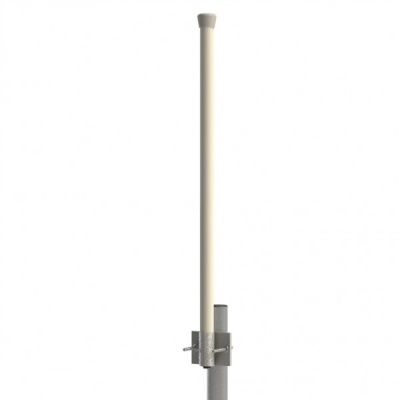

Круговая внешняя антенна диапазона GSM1800 - AX-1808R

----Круговая внешняя антенна диапазона GSM1800 - AX-1808R

1 666 руб./шт

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только при сумме заказа от 10 000р.

Описание

Всенаправленная внешняя антенна GSM1800. КУ=8dBi
Разъем N-female .

Общие сведения

Коллинеарная антенна АX-1808R предназначена для использования в комплекте абонентского оборудования стандарта GSM1800. Применяется совместно с репитерами , шлюзами и сотовыми телефонами GSM. Антенна принадлежит к классу синфазных антенных решеток и состоит из коллинеарно-расположенных диполей.Для подключения необходима кабельная сборка

Достоинства антенны АX-1808R:

Излучатели антенны выполнены в виде отрезков высокодобротной несимметричной линии передачи и надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
Разъем антенны имеет короткое замыкание между внешним и внутренним проводниками.
АX-1808R имеет изотропную диаграмму направленности в горизонтальной плоскости и идеально подходит для организации связи с базовыми станциями, расположенными в различных направлениях от абонентской станции.

Комплект поставки:

Антенна АX-1808R

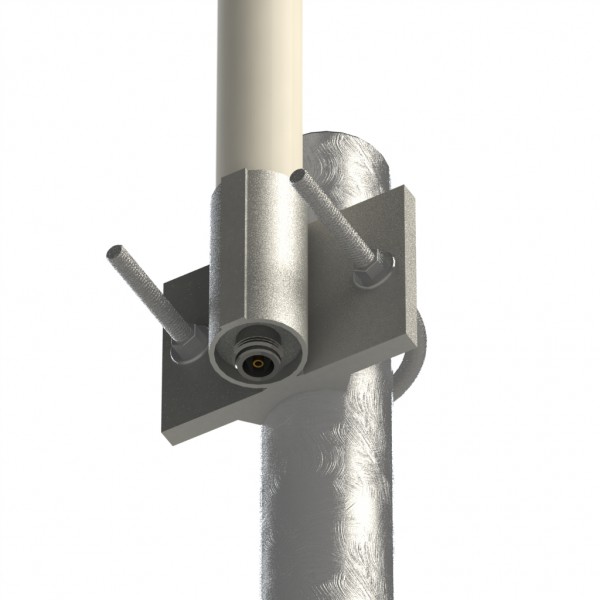

Комплект крепления для установки на мачту
Инструкция по установке
Упаковка из микрогофрокартона или полиэтилена

Дополнительное оборудование:

Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Если ваш модем имеет разъем, то вы можете приобрести качественные адаптеры с разъемами CRC-9, TS-9 или MS-156. Для соединения антенны и адаптера вам будет необходима кабельная сборка.

AXA-3000

CRC-9

TS-9

MS-156

Совместим с модемами:

Е150. Е171, Е173 и др.

не имеющими антенного входа с габаритами не более 25мм х 15мм х 95мм

Совместим с модемами:

Е3272 (М100-4, МТС 824f), E3372 (МТС 827F),E3276(М150-1),E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G,K3520, E176G и др

Совместим с модемами:

Е392, E5372 (Мегафон MR100-3, МТС 823F),MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633,MF823 (или Мегафон M100-3)

Совместим с модемами:

ZTE MF180,ZTE MF192,

Huawei E1550, LU150/156

Электрические характеристики
Рабочий диапазон частот, МГц	1700-1880
Усиление, dBi	8
Ширина ДН в Н-плоскости, град	360
Ширина ДН в Е-плоскости, град	18
Входное сопротивление, Ом	50/75
КСВ в рабочем диапазоне частот, не более	1,5
Допустимая мощность, Вт	50
Поляризация	вертикальная
Механические характеристики
Масса с креплением, г	420
Диаметр мачты, мм	30-58
Габаритные размеры, м	0,57х0,08х0,06
Допустимая скорость ветра, м/сек	65
Разъем	N-female
Количество элементов	8
Материал излучателя	медь
Материал траверсы	сталь
Материал крепления	сталь
Материал защитного кожуха	PVC
