Антенный комплект 3G Домашний
Описание
Общие сведения:
Антенный комплект 3G Домашний предназначен для использования совместно с модемами (роутерами), сотовыми телефонами или репитерами стандартов:
- 2G(EDGE, GPRS на частотах GSM1800)
- 3G (UMTS 2100)
- 4G (LTE1800)
В комплект входит антенна AX-2014P. Тип антенны – синфазная решетка. Излучающая часть антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика. Антенна снабжена настольной подставкой. Выходной разъём - N-female. В комплект входит все необходимое для подключения модемов с разъемами CRC9 и TS9. Рекомендуется для использования на удалении до 1÷5 км от БС.

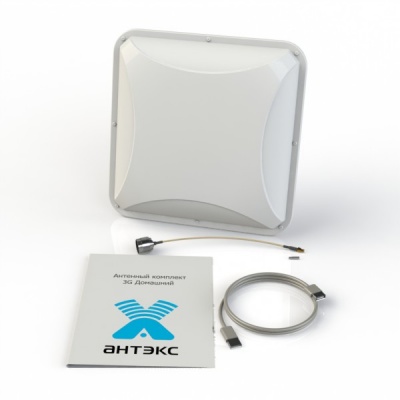

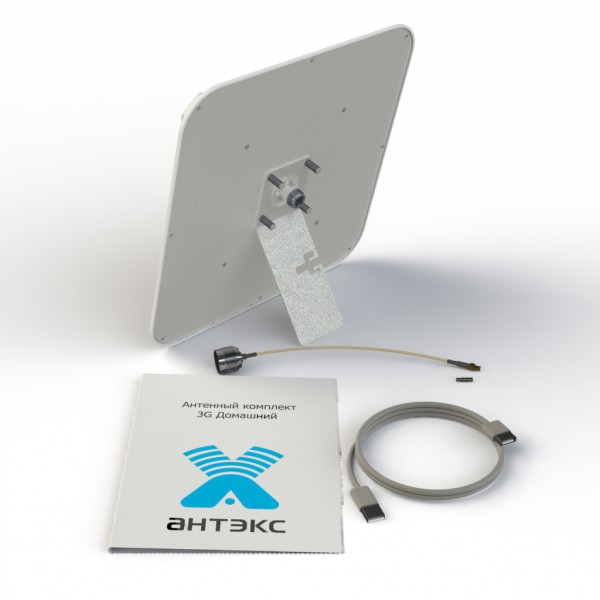

Комплект поставки:
- Антенна AX-2014P
- Настольная подставка
- Антенный адаптер N-male/TS9-male
- Переход TS9-male/CRC9-male
- USB-удлинитель
- Инструкция по установке
- Упаковка из микрогофрокартона
Электрические характеристики |
AX-2014P |
Рабочий диапазон частот, МГц |
1700÷2180 |
Коэффициент усиление, dBi |
13.0÷14.5 |
Ширина ДН в Н-плоскости, град |
30÷35 |
Ширина ДН в Е-плоскости, град |
30÷35 |
Уровень боковых лепестков, не более |
-12dB |
Отношение вперед/назад, dB не менее |
20 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1,5 |
Допустимая мощность, Вт |
50 |
Поляризация |
Горизонтальная или вертикальная |
Механические характеристики |
|
Масса антенны, кг |
1.05 |
Диаметр мачты, мм |
25÷52 |
Габаритные размеры без крепления, м |
0,24х0,24х0,08 |
Разъем |
N-female |
Материал защитного кожуха |
Поликарбонат + АБС |
Материал антенны |
Сталь, оцинкованная сталь |
Защитное покрытие |
порошковая полимерная краска |
Стандарт связи
|
2G/GSM, 3G/UMTS, 4G/LTE |
