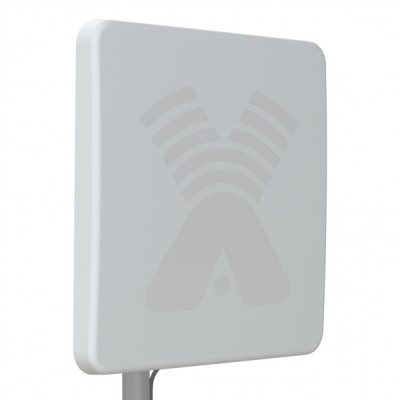

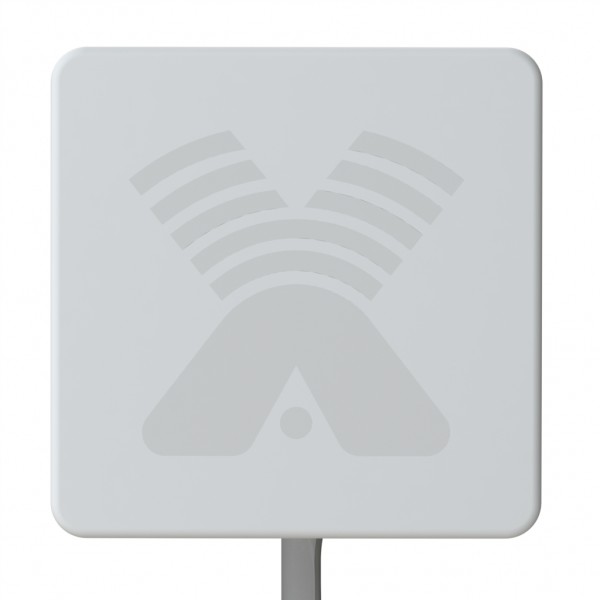

Антенна AGATA MIMO 2x2 GSM, 3G, 4G (LTE), WI-FI
Описание
Общие сведения:
Панельная антенна AGATA MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G(EDGE, GPRS на частотах, GSM1800)
- 3G (UMTS2100)
- 4G (WIMAX,LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 1700-2700 МГц. AGATA MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух пространственно разнесенных синфазных решеток с ортогональными поляризациями.
Достоинства антенны AGATA MIMO 2x2:
- Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
- Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

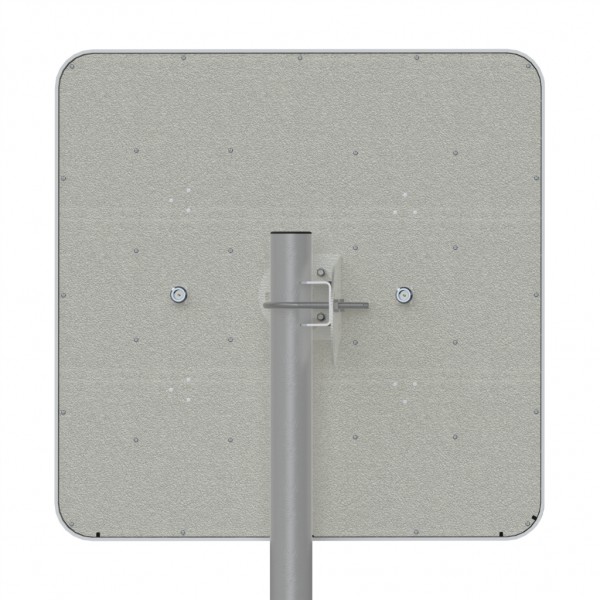

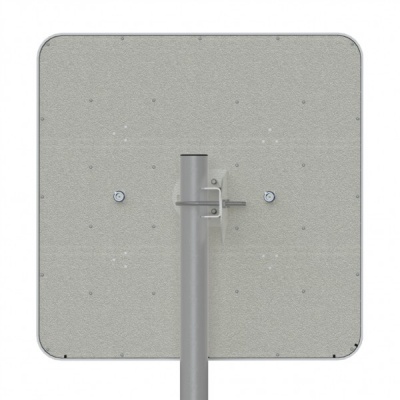

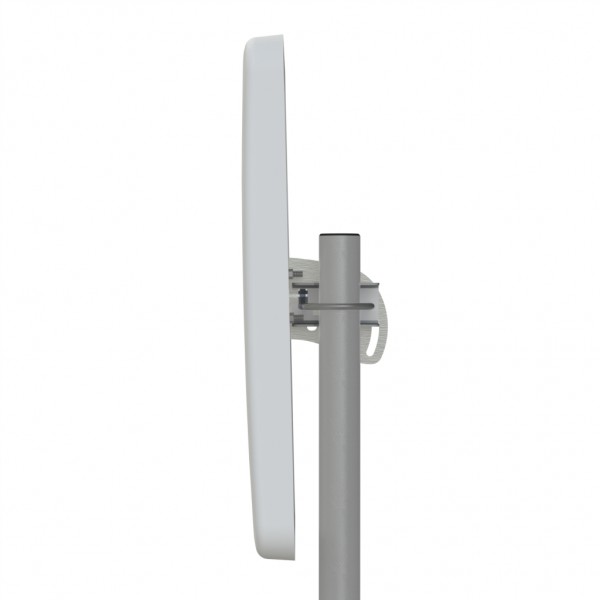

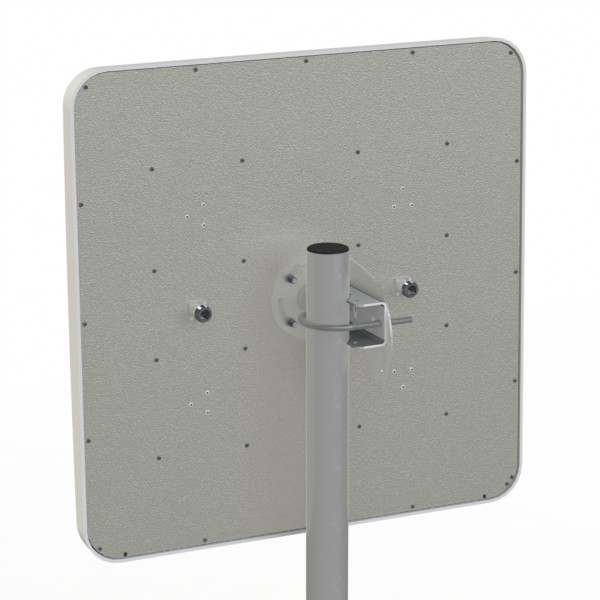

- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны.
- Благодаря конструкции крепления возможно плавное изменение наклона поляризации.
Комплект поставки:
- Выносная панельная антенна AGATA MIMO 2x2
- Узел крепления на мачту
- Инструкция по установке
- Картонная упаковка
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
1700-2700 |
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi |
15-16 |
Усиление в диапазоне WIFI (2.4ГГц), dBi |
17 |
Усиление в диапазоне 4G (LTE2600), dBi |
17-17.5 |
Ширина ДН в Н-плоскости, град (канал 1/канал 2) |
30-45/15-23 |
Ширина ДН в Е-плоскости, град (канал 1/канал 2) |
15-23/30-45 |
Уровень боковых лепестков, не более |
-12dB |
Уровень кроссполяризации, не более |
-25dB |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1.5 |
Изоляция между портами, дБ |
более 30 |
Допустимая мощность, Вт |
50 |
Поляризация |
вертикальная/горизонтальная |
Механические характеристики |
|
Масса с креплением, г |
2865 |
Крепление |
мачта диаметром 20-52мм |
Габаритные размеры без крепления, м |
0,41х0,41х0,06 |
Допустимая скорость ветра, м/сек |
20 |
Разъем |
2 х N-female |
Материал защитной коробки |
Поликарбонат+ABS |
Материал антенны |
оцинкованная сталь, |
Защитное покрытие |
порошковая полимерная краска |
Подключение к модему:
Для подключения антенны к модему необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов.
Модель модема |
Тип адаптера |
Huawei Е392, М100-1 (требуется разборка модема), |
TS-9/SMA-female |
E3276 (М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G |
CRC-9/SMA-female |
LU-150/156, ZTE MF180, ZTE MF192, Е1550 (требуется разборка модемов) |
MS-156/SMA-female |
Стандарт связи
|
2G/GSM, 3G/UMTS, 4G/LTE, WiFi |
