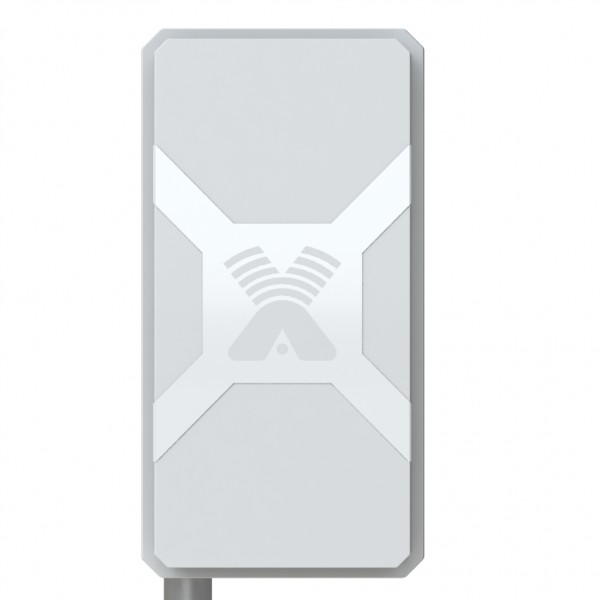

Антенна Nitsa-5F MIMO 2x2 LTE
Описание
Общие сведения:
Первая универсальная выносная антенна NITSA-5F MIMO 2x2 с поддержкой LTE-A (до 300 Мб/с). Рекомендуется к использованию на расстояниях до 10 км от базовой станции. Антенна NITSA-5F MIMO 2x2 предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:
- 2G(EDGE, GPRS на частотах GSM900, GSM1800)
- 3G (UMTS2100, UMTS900)
- 4G (WIMAX,LTE800, LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g, n)
Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.
Достоинства антенны NITSA-5F MIMO 2x2:
- Антенна надежно защищена от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
- Антенна имеет высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
-
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.

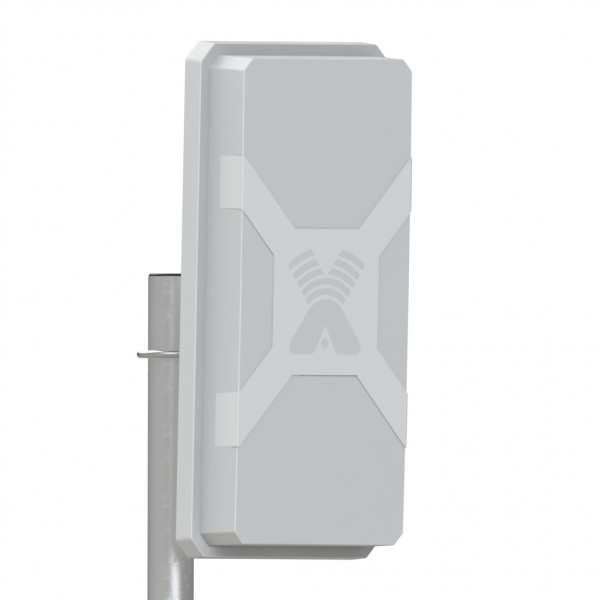

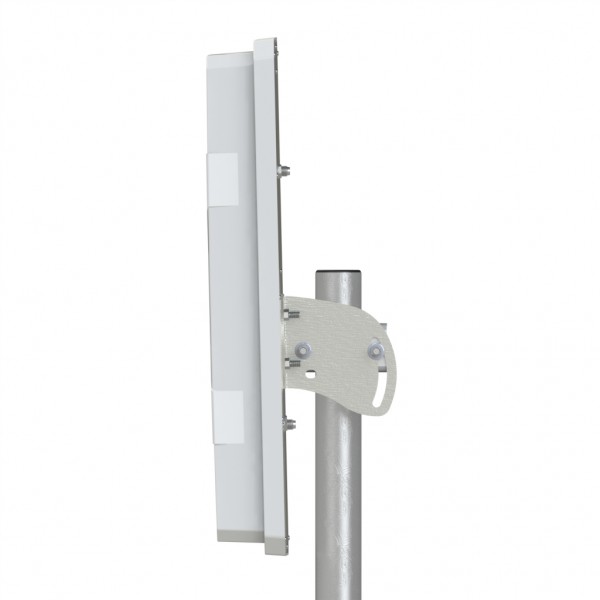

- Крепление антенны NITSA-5F MIMO 2x2 позволяет изменять угол места, азимут и наклон поляризации.
Комплект поставки:
- Антенна Nitsa-5F MIMO 2x2

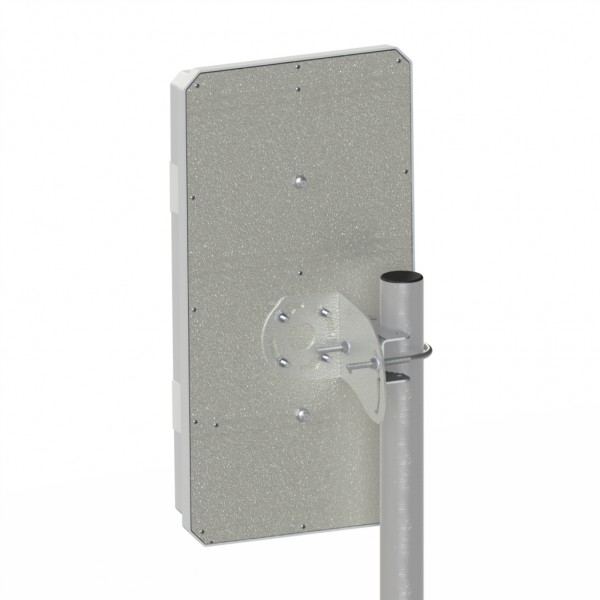

- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Характеристики
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
790÷960/1700÷-2700 |
Усиление, dBi |
2х9.0÷9.5/2х10.0÷14.5 |
Ширина ДН в Н-плоскости, град |
69/36÷69 |
Ширина ДН в Е-плоскости, град |
65/37÷53 |
Отношение вперед/назад, дБ |
не менее 18 |
Уровень боковых лепестков, дБ |
не более -13 |
Входное сопротивление, Ом |
75 |
КСВ в рабочем диапазоне частот, не более |
1,8 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная+горизонтальная/X-pol |
Механические характеристики |
|
Масса с креплением, г |
1980 |
Габаритные размеры, м |
0,45х0,24х0,08 |
Разъемы |
2 х F-female |
Материал антенны |
сталь, оцинкованная сталь |
Материал защитной коробки |
ABS + поликарбонат |
Стандарт связи
|
2G/GSM, 3G/UMTS, 4G/LTE |
