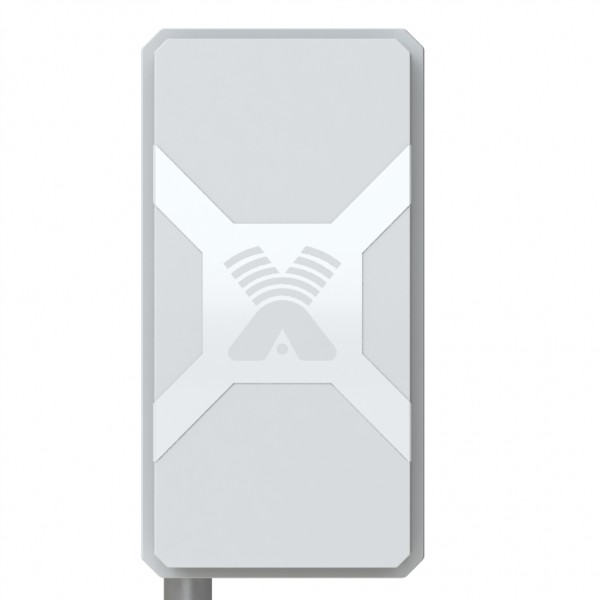

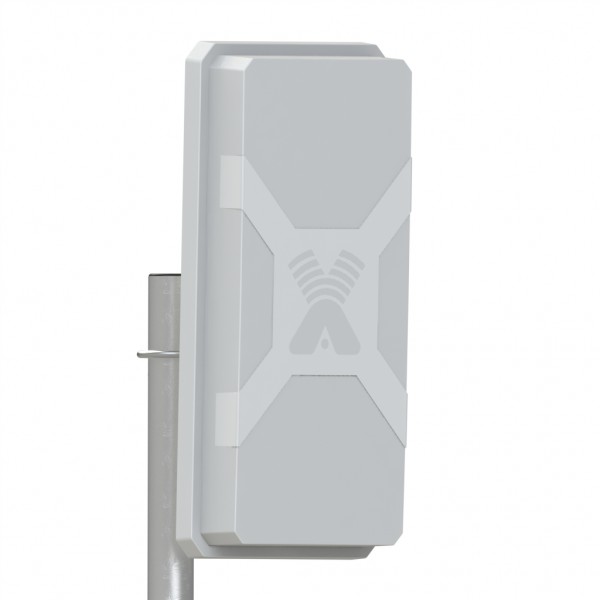

Антенна Nitsa-5 MIMO 2x2 LTE
Описание
Общие сведения:
Первая универсальная выносная антенна NITSA-5 MIMO 2x2 с поддержкой LTE-A (до 300 Мб/с). Рекомендуется к использованию на расстояниях до 10 км от базовой станции. Антенна NITSA-5 MIMO 2x2 предназначена для использования в комплекте c сотовыми телефонами, модемами или репитерами стандартов:
- 2G(EDGE, GPRS на частотах GSM900, GSM1800)
- 3G (UMTS2100, UMTS900)
- 4G (WIMAX,LTE800, LTE1800, LTE2600)
- WI-FI (IEEE 802.11b, g, n)
Достоинства антенны NITSA-5 MIMO 2x2:
- Антенна надежно защищена от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Универсальная антенна с широкой диаграммой направленности и работающая во всех скоростных стандартах.
- Антенна имеет высокий коэффициент усиления, низкий КСВ в широкой полосе частот.
-
Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.

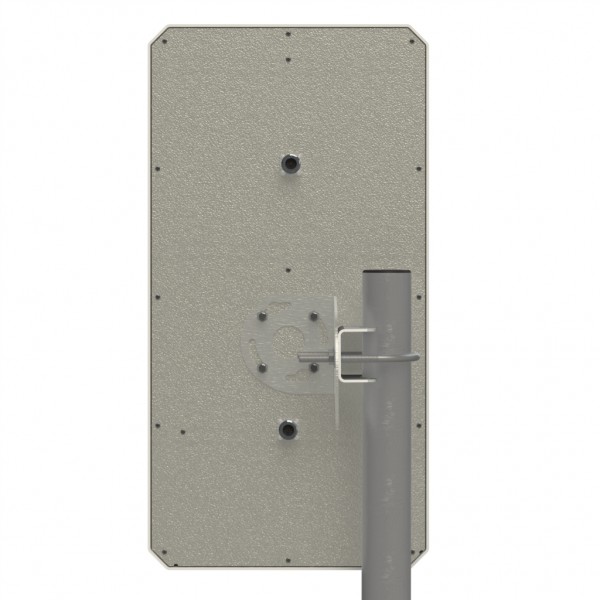

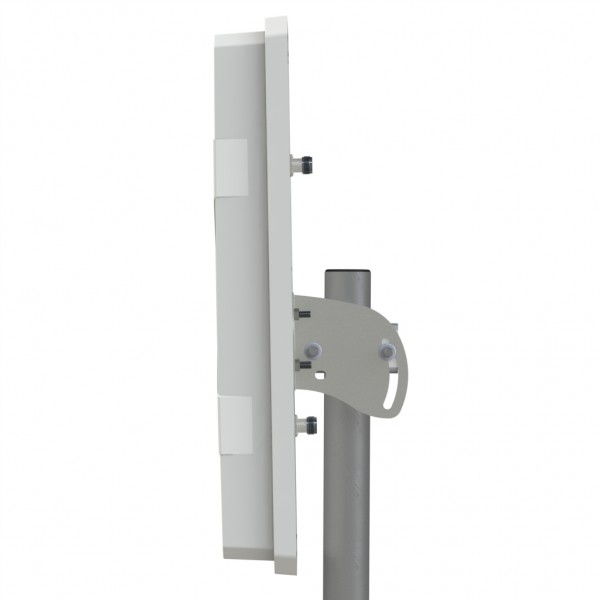

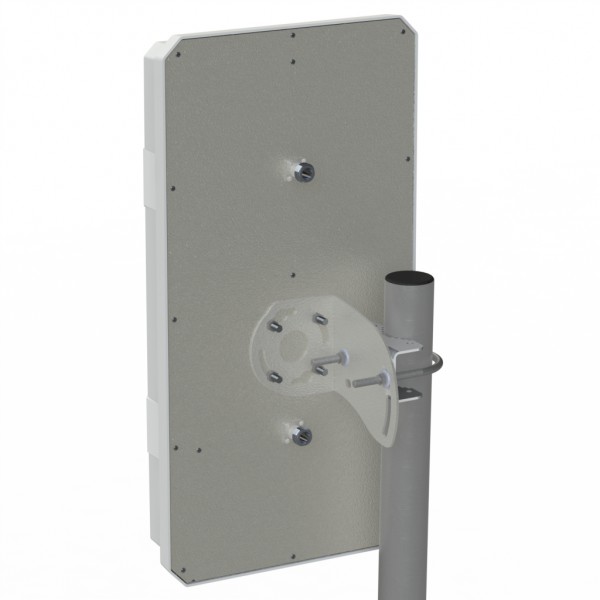

- Крепление антенны NITSA-5 MIMO 2x2 позволяет изменять угол места, азимут и наклон поляризации.

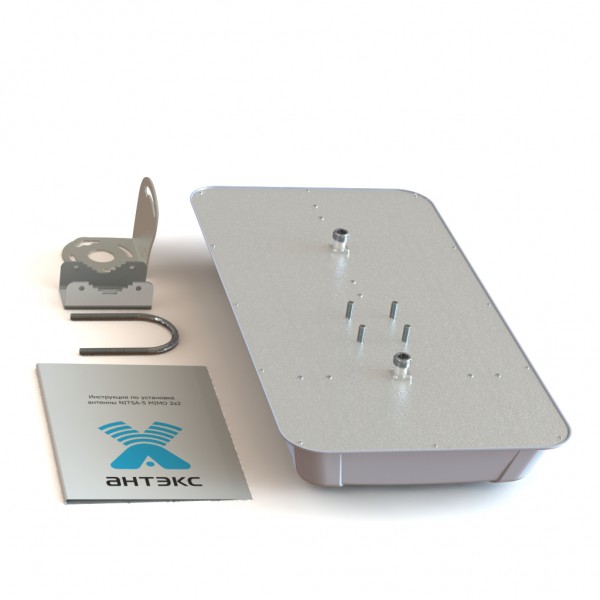

Комплект поставки:
- Антенна Nitsa-5 MIMO 2x2
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
790÷960/1700÷-2700 |
Усиление, dBi |
2х9.0÷9.5/2х10.0÷14.5 |
Ширина ДН в Н-плоскости, град |
69/36÷69 |
Ширина ДН в Е-плоскости , град |
65/37÷53 |
Отношение вперед/назад, дБ |
не менее 18 |
Уровень боковых лепестков, дБ |
не более -13 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1,6 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная+горизонтальная/X-pol |
Механические характеристики |
|
Масса с креплением, г |
1980 |
Габаритные размеры, м |
0,45х0,24х0,08 |
Разъемы |
2хN-female |
Материал антенны |
сталь, оцинкованная сталь |
Материал защитной коробки |
Поликарбонат + АБС |
Подключение к модему:
Для подключения необходимы кабельные сборки.
Если ваш модем имеет один или два разъема, то вы можете приобрести качественные адаптеры с разъемами CRC-9, TS-9 или MS-156. Для соединения антенны и двухвходового модема вам будет необходимы два адаптера и две кабельные сборки. Ниже в таблице дается пояснение - какие модемы совместимы с различными адаптерами.
AXA-3000 |
CRC-9 |
TS-9 |
MS-156 |
Совместим с модемами: Е150. Е171, Е173 и др. не имеющими антенного входа с габаритами не более 25мм х 15мм х 95мм |
Совместим с модемами: Е3272 (М100-4, МТС 824f), E3372 (МТС 827F), E3276(М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G и др |
Совместим с модемами: Е392, E5372 (Мегафон MR100-3, МТС 823F),MF170,MF 652,MF821 MF60, MF62, MF658, MF668, MF626i, MF633,MF823 (или Мегафон M100-3) |
Совместим с модемами:
ZTE MF180,ZTE MF192, |
Стандарт связи
|
3G/UMTS, 4G/LTE |
