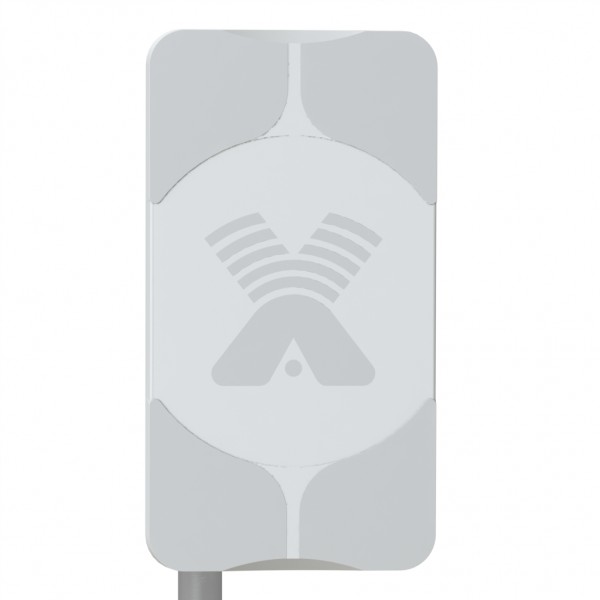

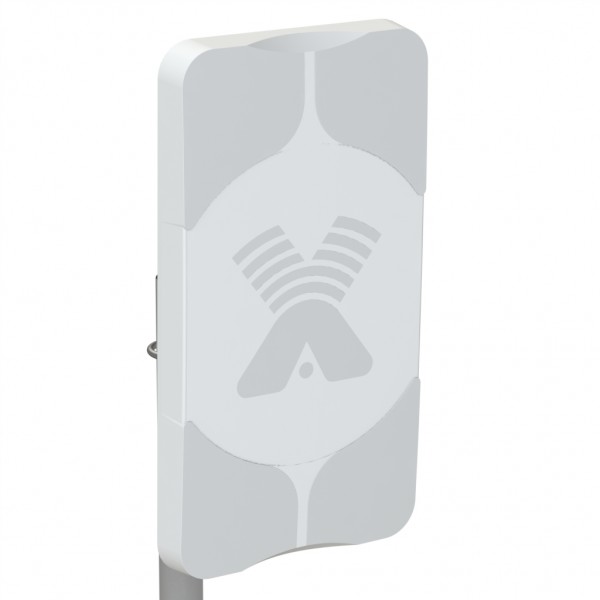

Антенна AGATA-2F MIMO 2x2

Описание

Мощная бюджетная антенна MIMO 2G/3G/4G/WIFI диапазона 1700-2700 МГц. R=75 Ом. Усиление 15-17 dBi. Рекомендуется для использования в комплекте с "всеядными" модемами 3G/4G модемами на расстоянии до 15 км.

Общие сведения

       Панельная антенна AGATA-2F MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 2G(EDGE, GPRS на частотах GSM1800)
• 3G (UMTS 2100)
• 4G (WIMAX,LTE1800, LTE2600)

• WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц. AGATA-2F MIMO 2x2 является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Антенна представляет собой конструкцию из двух поляризационно разнесенных синфазных  решеток и выполнена более компактно по сравнению с популярной антенной AGATA F MIMO 2x2. Для соединения антенны с роутером применяется ТВ кабель с сопротивлением 75 Ом.

Достоинства антенны AGATA-2F MIMO 2x2

• Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
• Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
• Для соединения антенны и модема/роутера применяются ТВ-кабель и разъемы F-типа

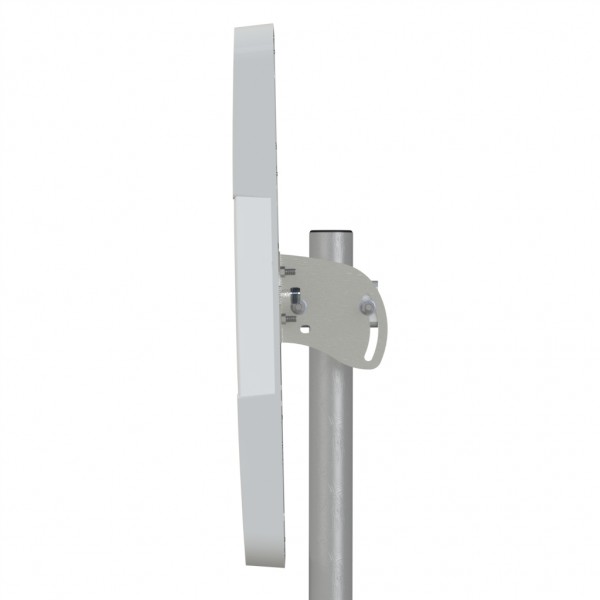

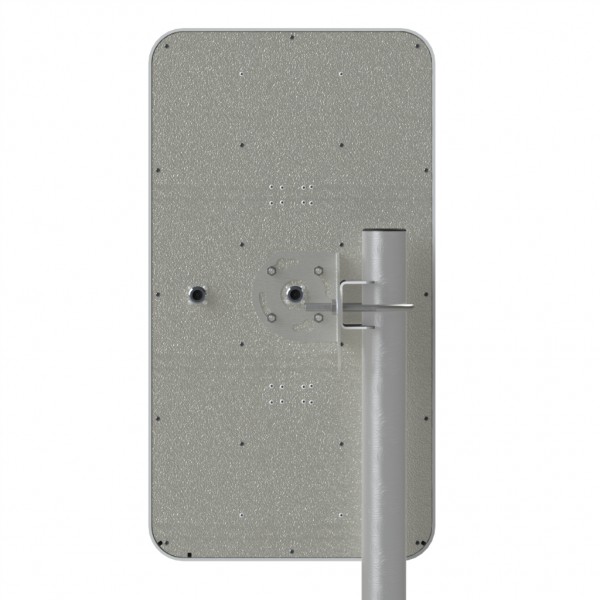

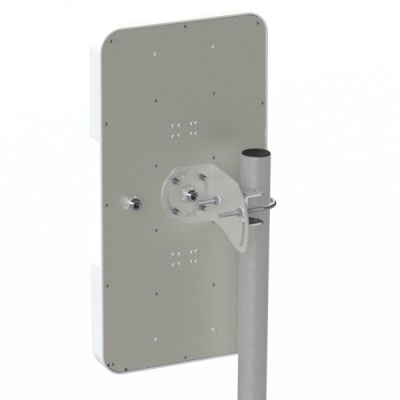

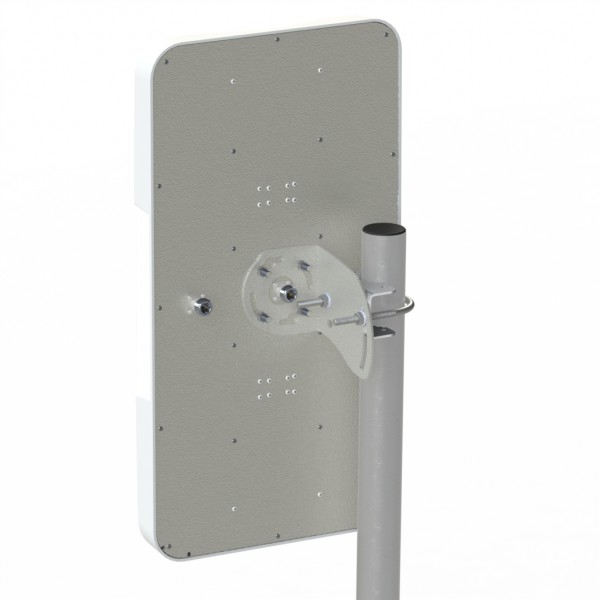

• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.

Комплект поставки:

• Антенна AGATA-2F MIMO 2х2
• Крепление для установки на мачту/трубу

• Инструкция по установке
• Упаковка из микрогофрокартона


Дополнительное оборудование:

• Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Антенна  может быть снабжена антенными адаптерами для вашего модема, кабельными сборками, USB-удлинителем, а также WIFI-роутер для организации зоны WIFi  в помещении.

Для подключения антенны к модему необходимы два адаптера и две кабельные сборки. Ниже в таблице поясняется какие адаптеры и кабельные сборки рекомендуются для различных модемов/роутеров.

Модель модема/роутера	Тип адаптера
Huawei Е392	TS-9/F-female
Huawei E3276(М150-1)	CRC-9/F-female
Huawei Е3272 (М100-4, МТС 824f), E3372	CRC-9/F-female
Huawei B593s-22	Переходник
Роутер LTE с разъемами SMA-female	Переходник

Рабочий диапазон частот, МГц	1700-2700
Коэффициент усиления (1,7-2,2ГГц), dBi	15-16
Усиление в диапазоне WIFI (2.4ГГц), dBi	17
Коэффициент усиления в диапазоне 4G (LTE2600), dBi	17-18
Ширина ДН в горизонтальной плоскости, °	31-49
Ширина ДН в вертикальной плоскости, °	15-24
Уровень боковых лепестков, не более	-12 dB
Входное сопротивление, Ом	75
КСВ в рабочем диапазоне частот, не более	1.6
Изоляция между портами, дБ	> 25
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная
Механические характеристики
Крепление	мачта диаметром 20-52мм
Вес, кг	2,1
Габаритные размеры без крепления, м	0,41х0,24х0,06
Допустимая скорость ветра, м/сек	20
Разъем	2 х F-female
Материал защитной коробки	Поликарбонат + ABS
Материал антенны	оцинкованная сталь,  сталь
Защитное покрытие	порошковая полимерная краска
