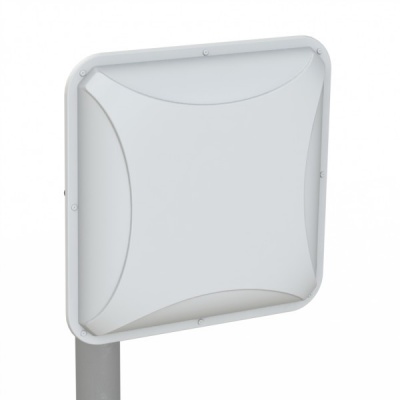

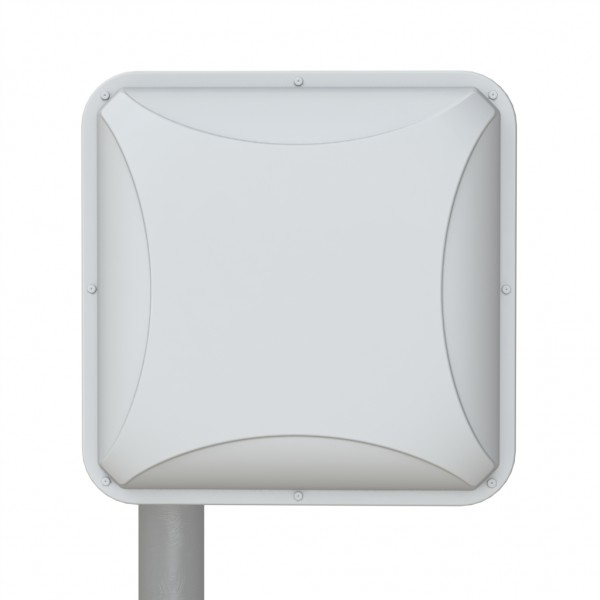

Антенна GSM, 3G, 4G (LTE) AX-2014P MIMO 2x2
Описание
Универсальная выносная панельная антенна MIMO для 3G (DC HSPA), GPRS, EDGE, GSM1800, 4G(LTE1800). КУ=14dBi. F=1700-2180МГц. Тип разъемов - N-female.Общие сведения:
Универсальная выносная антенна AX-2014P MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 4G (LTE1800)
- 3G (UMTS 2100)
- 2G(EDGE, GPRS на частотах GSM1800)
Достоинства антенны AX-2014P MIMO 2x2:

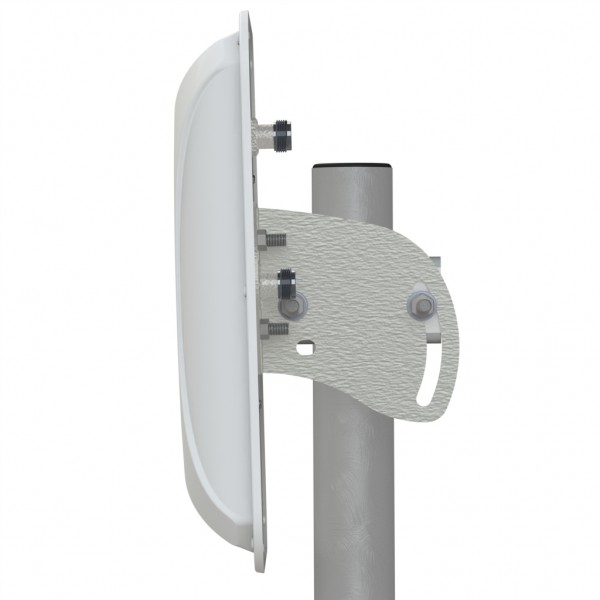

- Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.
- Антенна имеет два входа, что позволяет сопрягать ее с современными двухвходовыми модемами и роутерами.
- Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
- Антенна надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеет увеличенный срок службы.
- Антенна компактна, надежна и главное универсальна, так как будет работать с любым оператором "большой тройки" в 3G а также с 4G стандартами региональных операторов.
Комплект поставки:
- Антенна AX-2014P MIMO 2x2

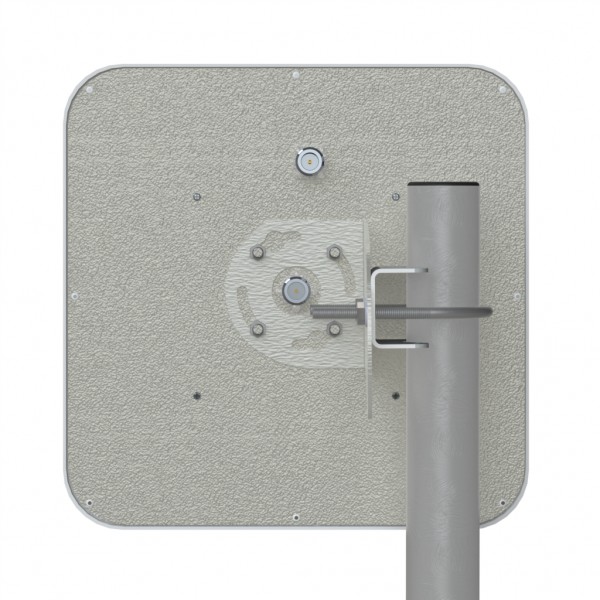

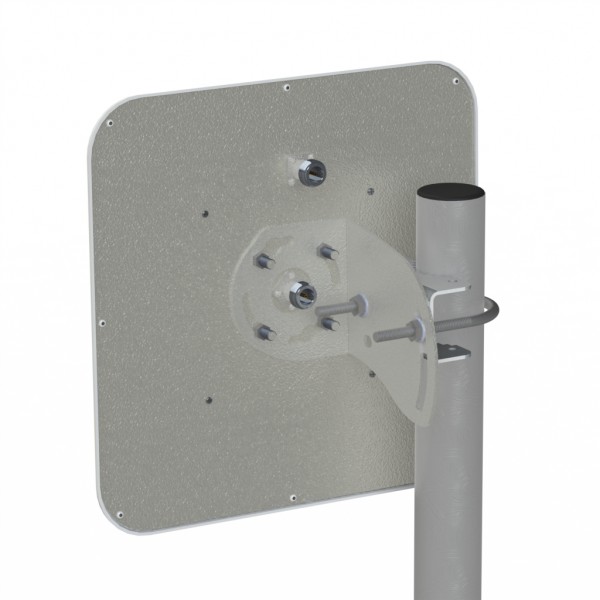

- Мачтовый крепеж
- Инструкция по настройке/установке
- Упаковка из микрогофрокартона и полиэтилена
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к модему необходимы два адаптера и две кабельные сборки. Ниже в таблице поясняется какие адаптеры и кабельные сборки рекомендуются для различных модемов/роутеров.
Модель модема/роутера |
Тип адаптера |
Huawei Е392 | TS-9/SMA-female |
Huawei E3276(М150-1) | CRC-9/SMA-female |
Huawei Е3272 (М100-4, МТС 824f) | CRC-9/SMA-female |
Huawei B593s-22 |
Адаптер не нужен |
Роутер с разъемами SMA-female | Адаптер не нужен |
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
1700-2180 |
Усиление, dBi |
13÷15 |
Ширина ДН в Н-плоскости, град |
30-45 |
Ширина ДН в Е-плоскости, град |
30-45 |
Уровень боковых лепестков, дБ не более |
-12 |
Развязка между каналами, дБ не менее |
28 |
Входное сопротивление, Ом |
50 |
КСВ в рабочем диапазоне частот, не более |
1,5 |
Допустимая мощность, Вт |
10 |
Поляризация |
вертикальная+горизонтальная или наклонная +/-45 градусов |
Механические характеристики |
|
Масса с креплением, г |
1080 |
Габаритные размеры, м |
0,24х0,24х0,04 |
Разъем |
2 х N-female |
Материал излучателя |
оцинкованная сталь |
Материал защитной коробки |
Поликарбонат+ABS |
Диапазон рабочих температур |
от -60°C до +80°C |
Стандарт связи
|
2G/GSM, 3G/UMTS, 4G/LTE |
