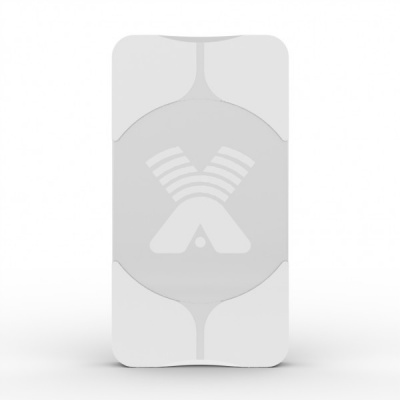

Антенна GSM, 3G, 4G, WI-FI AGATA F (75 Ом)

Описание

Мощная широкополосная антенна 2G/3G/4G/WIFI. Усиление 14-17,5 dBi. Рекомендуется для любых устройств диапазона 1700-2700МГц.Рекомендуемый кабель - с волновым сопротивлением 75 Ом.

Общие сведения:

       Панельная антенна AGATA F предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 2G(EDGE, GPRS на частотах GSM1800)
• 3G (UMTS 2100)
• 4G (WIMAX,LTE1800, LTE2600)

• WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц. AGATA F  является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка".

 AGATA F это версия популярной антенны AGATA  для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

 Достоинства антенны AGATA F:

• Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
• Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
• Сравнительно небольшие размеры в горизонтальной плоскости, антенна удобна при установке на фасадах зданий.

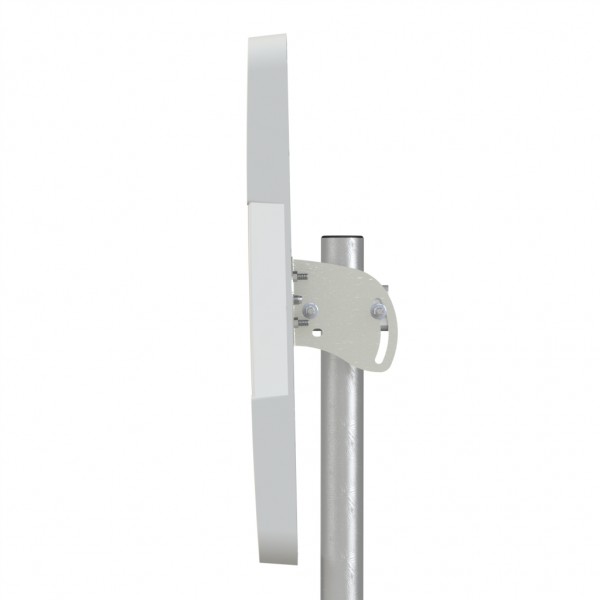

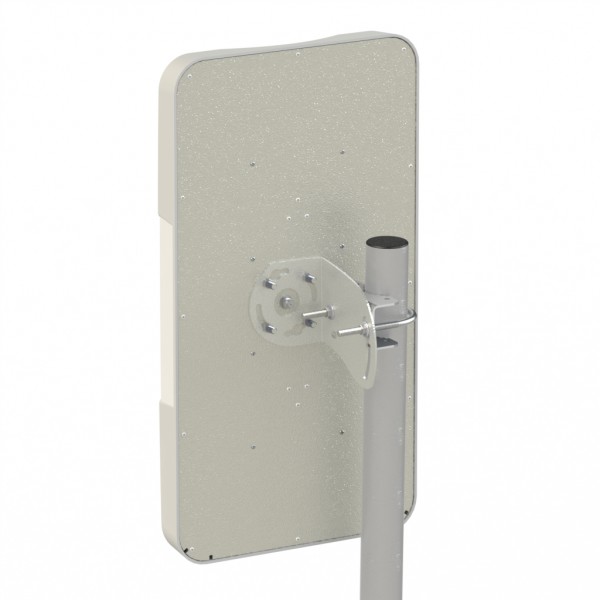

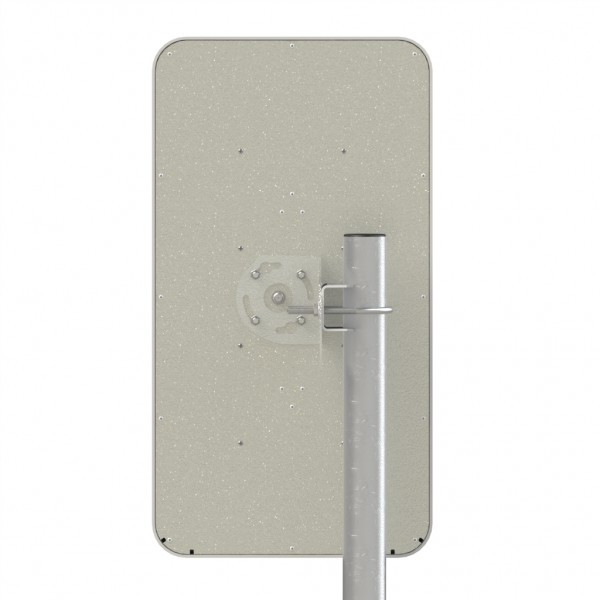

• Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.

Комплект поставки:

• Антенна AGATA F
• Узел крепления на мачту
• Инструкция по установке
• Упаковка (картон)

Дополнительное оборудование:

• Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Если ваш модем имеет разъем для внешней антенны типа CRC9 (Huawei: E3276 (М150-1),  E352, E353, Е355, Е3131,Е367,E156, E160G, E160, E169,E169G, K3520, K3806, E176G), то рекомендуем выбрать адптер CRC9/F-female.

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне GSM1800, dBi	14-15
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	15-16
Усиление в диапазоне WIFI (2.4ГГц), dBi	17
Усиление в диапазоне 4G (LTE), dBi	17-17.5
Ширина ДН в Н-плоскости, град	30-48
Ширина ДН в Е-плоскости, град	15-26
Уровень боковых лепестков, не более	-12dB
Уровень кроссполяризации, не более	-25dB
Входное сопротивление, Ом	75
КСВ в диапазоне GSM1800, не более	1.6
КСВ в диапазоне 3G/4G/WIFI, не более	1.4
Допустимая мощность, Вт	50
Поляризация	вертикальная/горизонтальная
Механические характеристики
Масса с креплением, г	1600
Крепление	мачта диаметром 20-52мм
Габаритные размеры без крепления, м	0,24х0,41х0,06
Допустимая скорость ветра, м/сек	25
Разъем	F-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	оцинкованная сталь
Материал крепления	сталь
Защитное покрытие	порошковая полимерная краска
