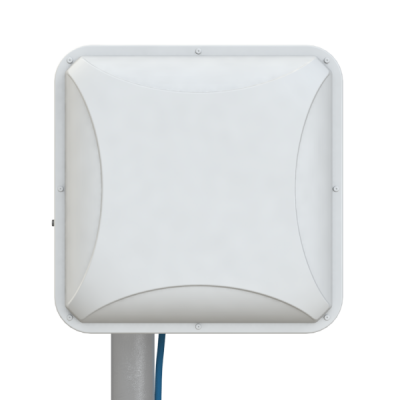

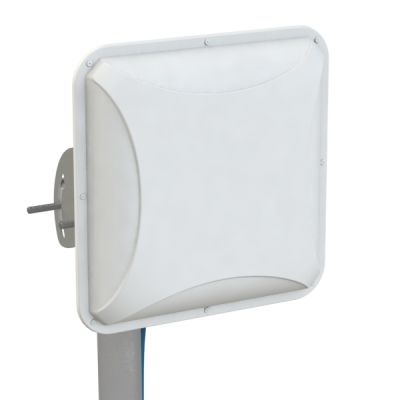

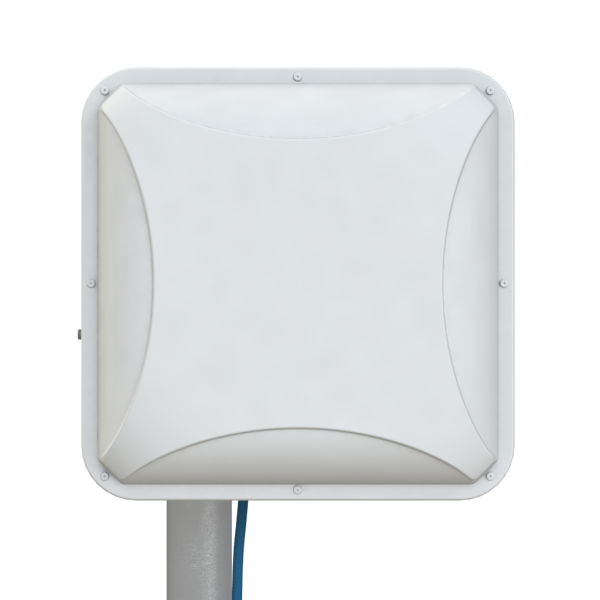

Антенна PETRA Broad Band 2G, 3G, 4G (LTE), WI-FI
Описание
Мощная панельная антенна, работает в широкой полосе частот 2G/3G/4G/WIFI. Усиление 12-15 dBi, рекомендуется для всех 3G/4G модемов.Общие сведения:
Панельная антенна PETRA Broad Band предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 2G (GSM1800)
- 3G (UMTS 2100)
- 4G (WIMAX,LTE)
- WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц. PETRA Broad Band является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.
Достоинства антенны PETRA Broad Band:
- Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

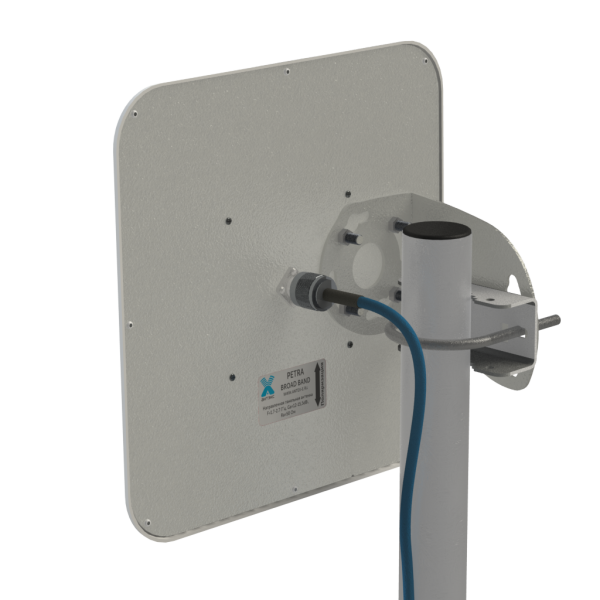

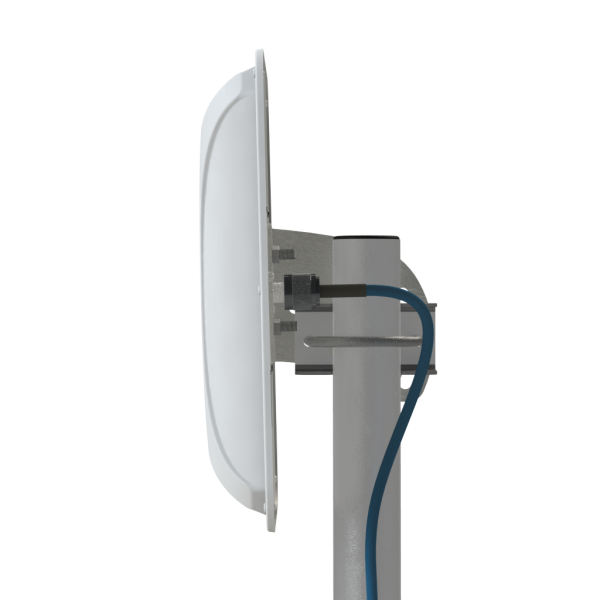

- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Комплект поставки:
- Антенна PETRA BB
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к модему необходимы адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов.
Модель модема | Тип адаптера |
Huawei Е392 | TS-9/SMA-female |
E3276 (М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G | CRC-9/SMA-female |
LU-150/156, ZTE MF180, ZTE MF192, Е1550 |
MS-156/SMA-female |
Электрические характеристики |
|
Рабочий диапазон частот, МГц |
1700-2700 |
Усиление в диапазоне GSM1800, dBi |
12.5 |
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi |
13-13.5 |
Усиление в диапазоне WIFI (2.4ГГц), dBi |
15 |
Усиление в диапазоне 4G (LTE), dBi |
15,5 |
Ширина ДН в Н-плоскости, град |
30 |
Ширина ДН в Е-плоскости, град |
30 |
Уровень боковых лепестков, не более |
-12dB |
Отношение вперед/назад, не менее |
20dB |
Входное сопротивление, Ом |
50 |
КСВ в диапазоне GSM1800/LTE1800, не более |
2,0 |
КСВ в диапазоне 3G/4G/WIFI, не более |
1.4 |
Допустимая мощность, Вт |
50 |
Поляризация |
вертикальная/горизонтальная/наклонная |
Механические характеристики |
|
Масса с креплением, г |
1080 |
Крепление |
мачта диаметром 20-52мм |
Габаритные размеры, м |
0,24х0,24х0,06 |
Допустимая скорость ветра, м/сек |
50 |
Разъем |
N-female |
Материал защитной коробки |
Поликарбонат+ABS |
Материалы антенны |
сталь, оцинкованная сталь, алюминий |
Защитное покрытие |
порошковая полимерная краска |
Диапазон рабочих температур |
от -60°C до +80°C |
Стандарт связи
|
2G/GSM, 3G/UMTS, 4G/LTE, WiFi |
