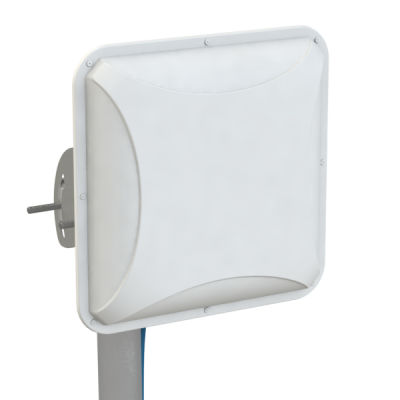

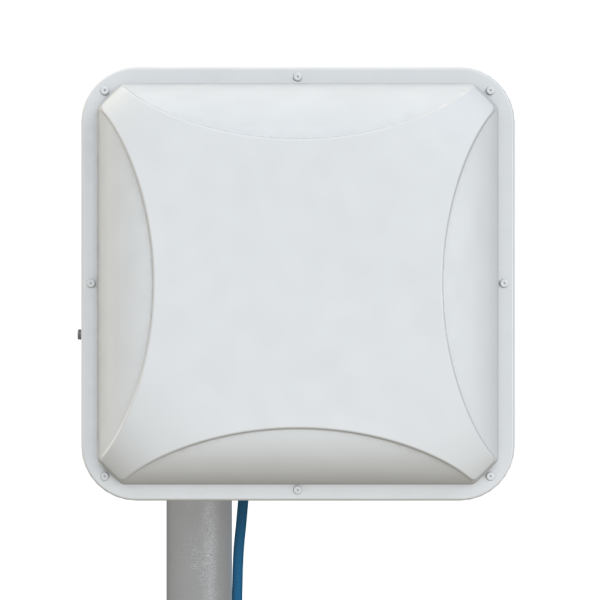

Антенна 2G, 3G, 4G (LTE), WI-FI PETRA Broad Band 75

Описание

Широкополосная универсальная панельная антенна 2G/3G/4G/WIFI, разработана для кабеля 75 Ом. Усиление 12.5-14.5 dBi, рекомендуется для всех 3G/4G модемов.

Общие сведения

        Панельная антенна PETRA Broad Band 75 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 2G (GSM1800)
• 3G (UMTS 2100)
• 4G (WIMAX,LTE)

• WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц.

 PETRA Broad Band 75 это версия популярной антенны Petra Broad Band для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

 Достоинства антенны PETRA Broad Band:

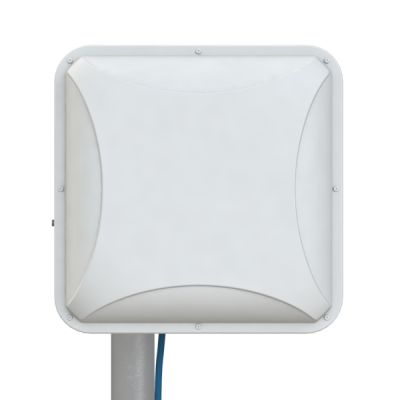

• Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
• Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
• Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.
• Тип грозозащиты - DC-ground. Класс влагозащиты - IP 68.

Комплект поставки:

• Антенна PETRA Broad Band 75
• Узел крепления на мачту
• Инструкция по установке
• Упаковка (картон)

Дополнительное оборудование:

• Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Для подключения антенны к модему необходимы адаптер  и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов. Их можно выбрать на этой странице.

Модель модема	Тип адаптера	Кабельная сборка
Huawei: Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT). ZTE: MF170,MF 652,MF821, MF825 (или МТС 830FT), MF823 (или Мегафон M100-3), MF60, MF62, MF658, MF668, MF626i, MF633	TS-9/F-female	SMA-male/F-male
Huawei: E3372(827F/M100-2), E3276 (М150-1),  E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G	CRC-9/F-female	SMA-male/F-male
Роутер с разъемом SMA-female	адаптер не нужен	F-male/SMA-male

Электрические характеристики
Рабочий диапазон частот, МГц	1700-2700
Усиление в диапазоне GSM1800/LTE1800, dBi	12.5
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi	13-13.5
Усиление в диапазоне WIFI (2.4ГГц), dBi	14.5
Усиление в диапазоне 4G (LTE2600), dBi	14.5-15,0
Ширина ДН в Н-плоскости, град	30-48
Ширина ДН в Е-плоскости, град	25-41
Уровень боковых лепестков, не более	-12dB
отношение вперд/назад, не менее	20dB
Входное сопротивление, Ом	75
КСВ в диапазоне 1700-1900 МГц, не более	1.8
КСВ в диапазоне 1900-2700 МГц, не более	1.5
Допустимая мощность, Вт	10
Поляризация	вертикальная/горизонтальная/наклонная
Механические характеристики
Масса с креплемнием, г	1080
Крепление	мачта диаметром 20-52мм
Габаритные размеры, м	0,24х0,24х0,06
Допустимая скорость ветра, м/сек	50
Разъем	F-female
Материал защитной коробки	Поликарбонат+ABS
Материал антенны	сталь, оцинкованная сталь, алюминий
Защитное покрытие	порошковая полимерная краска
Диапазон рабочих температур	от -60°C до +80°C
