Роутер Kroks Rt-Brd eQ с mPCI-модемом Quectel EC25-E для установки в гермобокс

Описание

Роутер 4G Kroks Rt-Brd eQ - это готовое решение для обеспечения интернетом офиса, дачи или частного дома. Благодаря технологии PoE пользователь получает качественный интернет без потери сигнала в кабеле на удалении до 100 метров. Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности.

Роутер работает только совместно с внешней 3G/4G антенной.

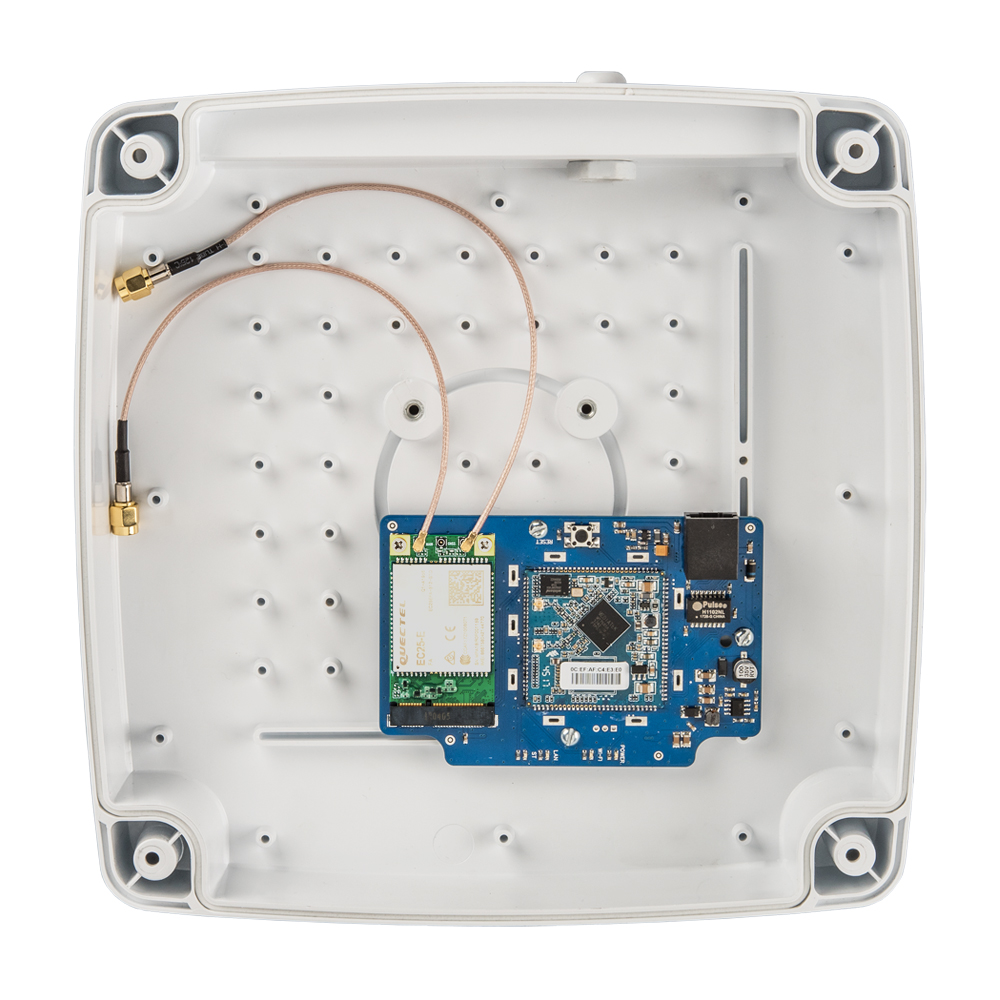

Устройство представляет собой компактную плату для установки в гермобокс 3G или 4G антенны. В роутер установлен mini-PCI модем Quectel EC25-E. Таким образом модем находится в непосредственной близости от антенны, поэтому потери СВЧ-сигнала в кабелях от антенны к модему минимальны.

Роутер специально предназначен для работы в составе антенны KAA15-1700/2700 U-BOX, а также с сетчатыми антеннами и гермобоксами.

Роутер имеет один порт LAN 100 Мбит.

Внимание! Гермобокс, антенна и т.д. не входят в комплект поставки роутера. Комплект поставки - только один роутер (т.е. печатная плата) с установленным mPCI модемом Quectel EC25-E.

Внимание! Для работы роутера необходимо дополнительно приобрести инжектор питания.

Основные преимущества:

• компактный размер,
• питание роутера подается по витой паре категории 5E и выше,
• напряжение питания от 9 до 24 Вольт (т.е. подойдет почти любой блок питания),
• длина кабеля до 100 метров,
• поддерживает все современные 3G/4G mPCI модемы

Характеристики модема:

Рабочие частоты:

• FDD LTE - B1/B3/B5/B7/B8/B20 - 2100/1800/850/2500-2700/900/800 МГц
• TDD LTE - B38/B40/B41 - 2600/2300/2500 МГц
• UMTS/WCDMA - B1/B5/B8 - 2100/850/900 МГц
• GSM/EDGE - B3/B8 - 1800/900 МГц

Общие свойства:

• LTE Version 3GPP E-UTRA Release 10
• Bandwidth 1.4/3/5/10/15/20MHz
• Antenna DL MIMO, supports Rx-diversity
• Supply Voltage Range 3.3V~ 4.3V, 3.8V Typ.
• Operation Temperature -40°C ~ +85°C
• Dimensions 32.0mm×29.0mm×2.4mm
• Package LCC
• Weight Approx. 4.6g
• Control via AT Commands 3GPP TS27.007 and enhanced AT Commands

Голосовые функции

• Speech Codec Modes: HR, FR, EFR, AMR, AMR-WB
• Echo Arithmetic: Echo Cancellation
                           Noise Reduction
• VoLTE: Digital Audio and VoLTE (Voice over LTE) (Optional)

Электрические характеристики

• Output Power: Class 3 (23dBm±2dB) for LTE FDD
                        Class 3 (23dBm±2dB) for LTE TDD
                        Class 3 (24dBm +1/-3dB) for TD-SCDMA
                        Class 3 (24dBm +1/-3dB) for UMTS
                        Class E2 (27dBm ±3dB) for EDGE 850/900MHz
                        Class E2 (26dBm +3/-4dB) for EDGE 1800/1900MHz
                        Class 4 (33dBm ±2dB) for GSM 850/900MHz
                        Class 1 (30dBm ±2dB) for GSM 1800/1900MHz
• Consumption: 20uA @Power off
                       3mA @Sleep, Typ.
• Sensitivity: TBD

Передача данных

• LTE: LTE-FDD Max 150Mbps (DL) Max 50Mbps (UL)
  LTE-TDD Max 130Mbps (DL) Max 35Mbps (UL)
• DC-HSPA+: Max 42Mbps (DL) Max 5.76Mbps (UL)
• UMTS: Max 384Kbps (DL) Max 384Kbps (UL)
• TD-SCDMA: Max 4.2Mbps (DL) Max 2.2Mbps (UL)
• EDGE: Max 236.8Kbps (DL) Max 236.8Kbps (UL)
• GPRS Max 85.6Kbps (DL) Max 85.6Kbps (UL)

Сертификация

• Approval: CE*/FCC*/GCF*/PTCRB*/AT&T*/Verizon*/ ACMA RCM*

Интерфейсы

• USB 2.0 Device: High Speed, 480Mbps
• PCM: ×1, Digital Audio through PCM Interface (Optional)
• USIM 1.8V/3V
• NETLIGHT: ×2, NET_STATUS and NET_MODE
• UART: ×1UART
• RESET
• PWRKEY
• Antenna: Pads for Primary, Rx-diversity and GNSS
• ADC: ×2

Характеристики роутера:

Скорость передачи данных:

• 4G - до 100 Мбит/сек (вход) / 50 Мбит/сек (исход)
• 3G - до 43.2 Мбит/сек / 5.76 Мбит/сек (исход)

Порты и интерфейсы:

• Порты Ethernet - 1 шт, 100 Мбит/с;
• SIM-reader;
• 3G/4G - 2 шт, разъем U.fl;

Основные характеристики:

• Ram 128 MB
• Rom 32 MB
• Мощность передатчика модема +23 ... +33 dBm
• Мощность передатчика Wi-Fi 20 mW
• Стандарт: IEEE 802.11n
• CPU 600 Mhz
• Питание 9~24 В, не менее 10 Вт, (по паре 4-5 подается "+", по паре 7-8 подается "-").

Внимание! Роутер работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2,). Гарантия - 12 месяцев со дня продажи.

Wi-Fi модуль в роутере по умолчанию отключен и активируется по запросу. Необходимо дополнительно приобрести 2 Wi-Fi антенны и 2 пигтейла. Включение роутера с активированным Wi-Fi модулем без подключенных Wi-Fi антенн запрещено! Игнорирование данного требования может привести к выходу роутера из строя.

Габариты (длина , ширина , высота ), мм 111 x 74 x 17

Общие характеристики роутера:

• Тип питания PoE-24

• Количество LAN портов 1

• Количество SIM-карт 1

• Количество модемов 1

• Тип модема Quectel EC25-E

• Интерфейсы LAN

Характеристики модема:

• Стандарт GPRS, EDGE, 3G, WCDMA, HSPA+, DC-HSPA+, 4G, LTE FDD

• Диапазон частот 800/850/900/1800/1900/2100/2600 МГц

• Антенный разъем U.fl - 2 шт для 3G/4G антенны

Комплектация:

• Роутер

• m-PCI модем Quectel EC25-E

• Упаковка
