Репитер 3G DS-2100-23

Описание

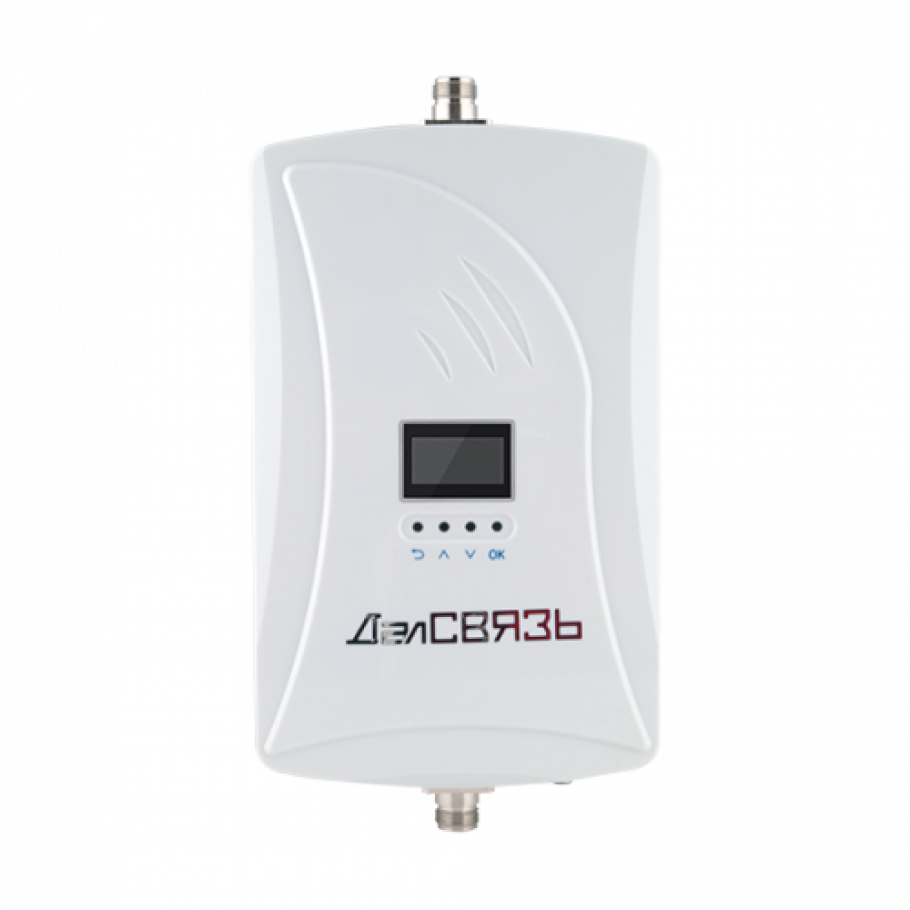

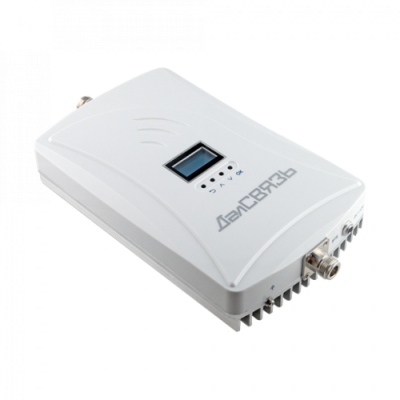

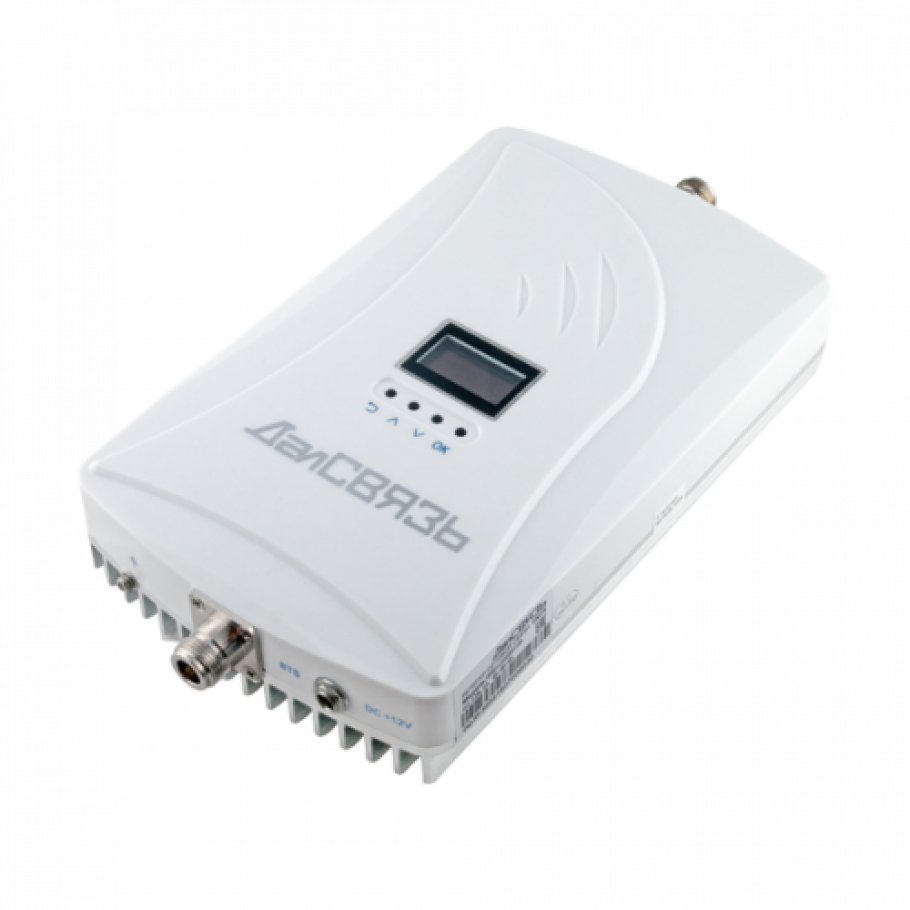

Усилитель сигнала (репитер) DS-2100-23 мощностью 200 мВт (23дБм). Данный усилитель мощности применяется для улучшения качества связи всех операторов работающих в стандарте 3G UMTS2100. Репитер может усилить сигнал на даче, в квартире, офисе, небольшом кафе или ресторане и любом другом помещении, где необходимо улучшить связь для голоса и интернета 3G/4G. Также усилитель может применяться в строительных вагончиках и удаленных объектах, при условии наличия сигнала достаточного для усиления в месте установки внешней антенны.

Максимальная площадь покрытия до 1000 квадратных метров*. Зона покрытия может быть расширена применением в системе усиления Линейных усилителей мощности (Бустеров). Удобное, интуитивно понятное меню значительно упрощает настройку репитера.

* площадь покрытия усилителя (репитера) зависит от уровня входящего сигнала, количества компонентов системы усиления и конструктивных особенностей помещения (сложность помещения, толщина и материал стен).

Комплект поставки:

• Усилитель мощности сигнала DS-2100-23

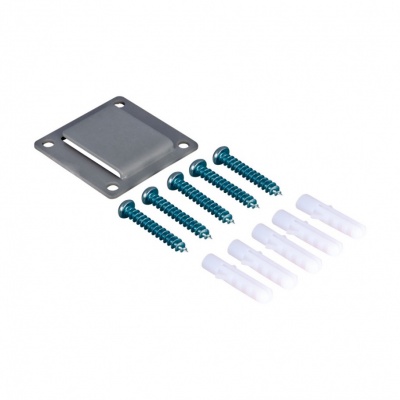

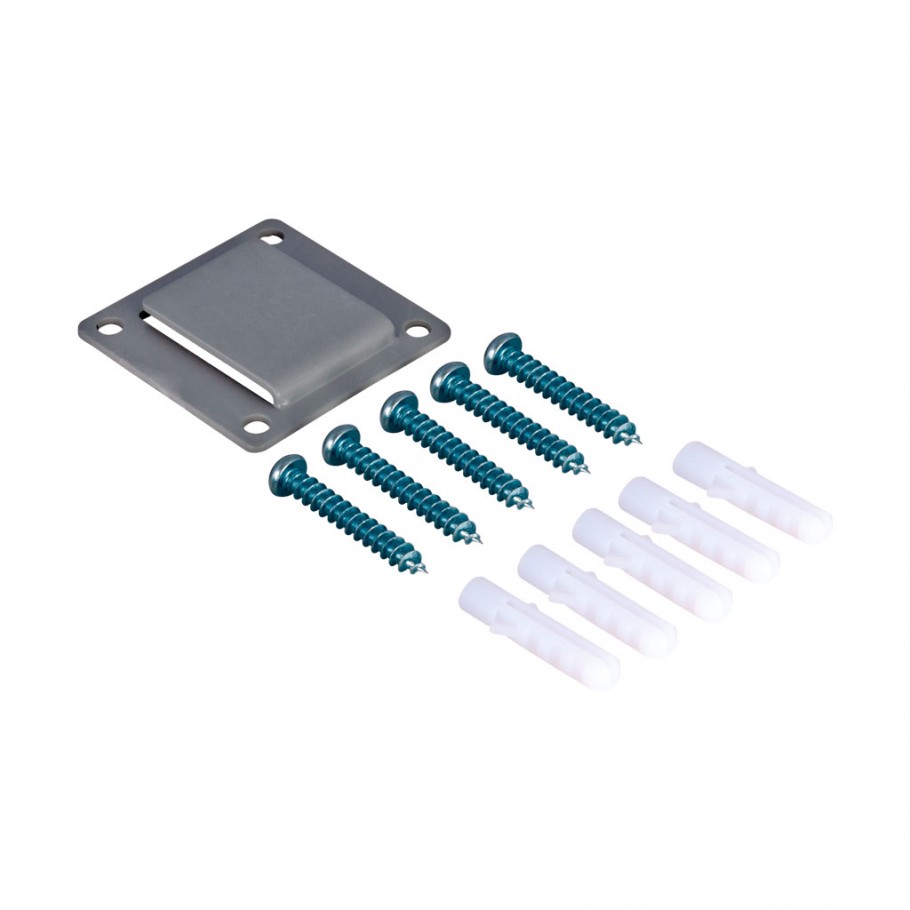

• Комплект крепежа

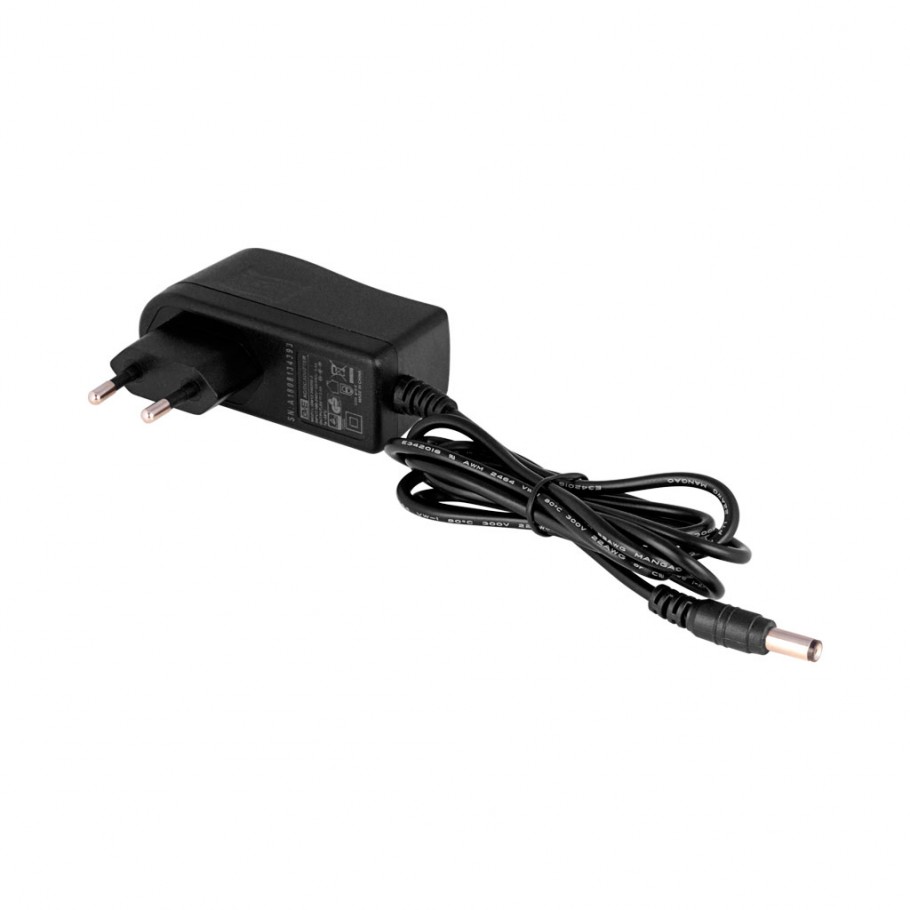

• Адаптер питания
• Паспорт изделия. Инструкция по эксплуатации.

Система усиления сигнала сотовой связи состоит из следующих компонентов:

• Усилитель мощности сигнала сотовой связи ДалСВЯЗЬ
• Антенна внешняя (устанавливается на стену или крышу здания)
• Антенна внутренняя, одна или несколько, по необходимости (устанавливается внутри помещения)
• Делитель сигнала (присутствует в системе усиления при установке двух и более внутренних антенн)
• Линейный усилитель мощности сигнала сотовой связи (необходимость наличия в системе усиления определяется количеством внутренних антенн, длиной коаксиального кабеля и сложностью системы усиления)
• Кабель коаксиальный 50 Ом
• Разъемы высокочастотные, соответствующие марке кабеля
• Грозозащита
• Сетевой фильтр 220 В для адаптера питания

Усилитель DS-2100-23 входит в состав комплектов усиления сигнала сотовой связи:

• Комплект усиления DS-2100-23C1
• Комплект усиления DS-2100-23С2

Сертифицирован в России по Системе Сертификации Связь (ССС)

Характеристики

Стандарт связи	3G UMTS2100
Место установки	в помещении
Рабочий диапазон частот UpLink (МГц)	1920-1980
Рабочий диапазон частот DownLink (МГц)	2110-2170
Максимальная выходная мощность UpLink (дБм / мВт)	23±2 / 200
Максимальная выходная мощность DownLink (дБм / мВт)	23±2 / 200
Волновое сопротивление (Ом)	50
Коэффициент усиления UpLink (дБ)	73±2
Коэффициент усиления DownLink (дБ)	73±2
Диапазон регулировки коэф.усиления (дБ) с шагом 1 дБ	31
Неравномерность АЧХ (дБ), не более	6
Интермодуляционные составляющие 9кГц-1ГГц (дБм), менее	-36
Интермодуляционные составляющие 1ГГц-12.75ГГц (дБм), менее	-30
Серия разъема	N-тип, розетка
Коэффициент шума (дБм), не более	6
КСВн входа и выхода, не более	2
Питание (адаптер)	DC: 12В, 2А
Потребляемая мощность (Вт), не более	15
Диапазон рабочих температур (°С)	-10...+55
Максимальное количество внутренних антенн	4
Степень защиты корпуса	IP40
Габаритные размеры (мм)	263×140×50
Вес, нетто (кг)	1.2
Площадь покрытия до (м²)	1000
Вес, брутто (кг)	1.7
