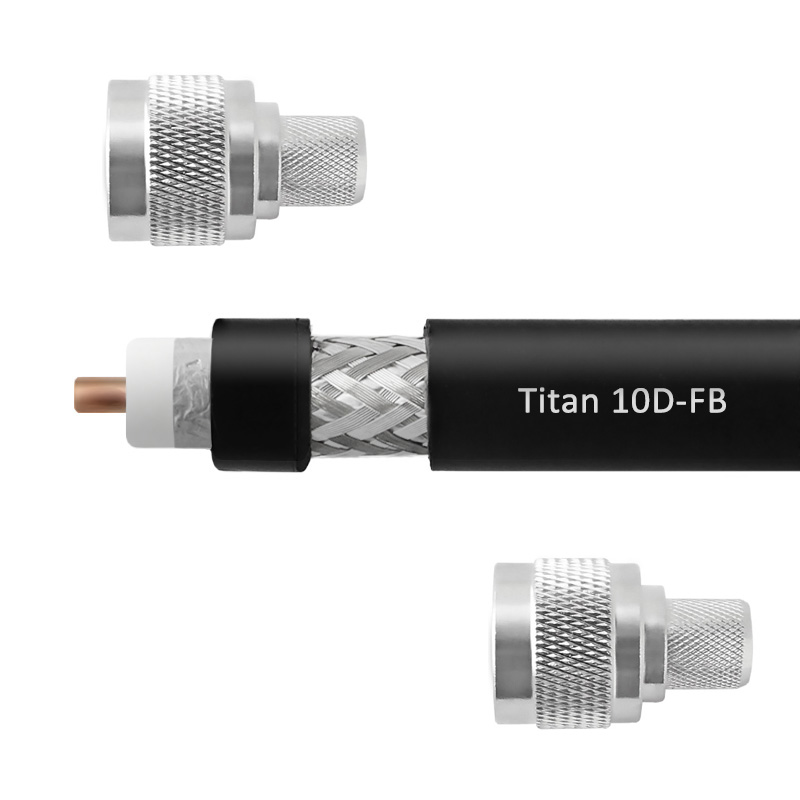

Кабельная сборка 10D-FB Titan (N-male - N-male)

---Кабельная сборка 10D-FB Titan (N-male - N-male)

921 руб./шт

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только при сумме заказа от 10 000р.

Описание

ОПИСАНИЕ

Гарантия - 1 год.

Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.

КОМПЛЕКТАЦИЯ

№	Наименование	Кол-во
1	Кабель Titan 10D-FB	от 1 до 50 м.
2	Разъем VEGATEL N-111/10D	2 шт.

РАБОЧИЕ ПАРАМЕТРЫ

КАБЕЛЬ TITAN 10D-FB

Параметр	Значение
Сопротивление	50±2 Ом
Погонная емкость	81,5 пФ/м
Коэффициент укорочения	1,19
Диаметр центральной жилы	3,5 мм
Материал центральной жилы	CCA
Диаметр диэлектрика	9,7 мм
Материал диэлектрика	FPE
Внешний диаметр оболочки	13,1 мм
Материал оболочки	PVC
Основной экран	DF
Плотность основного экрана	100%
Конфигурация оплетки	216*0.16
Плотность оплетки	95%
Вес нетто	168 кг/км
Габариты катушки	Ø40 х 40 см
Упаковка	бухта 200 м
Температура эксплуатации	от -40℃ до +75℃
Температура инсталляции	от -25℃ до +50℃

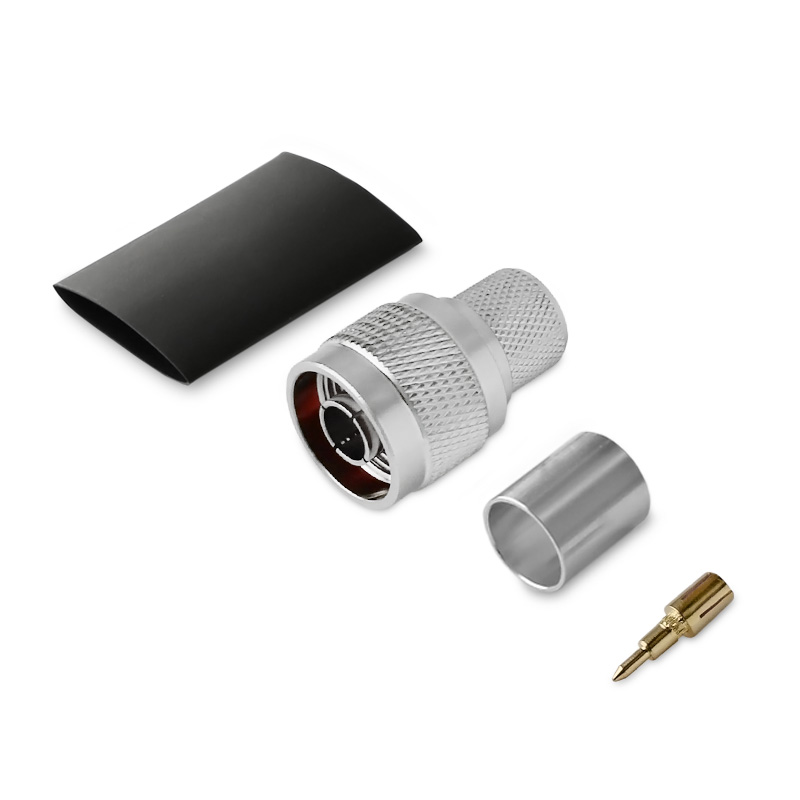

РАЗЪЕМ VEGATEL N-111/10D

Параметр	Значение
ВЧ разъем	N-111/10D
Серия	N
Тип центрального контакта	штырь (male)
Марка кабеля	10D-FB
Волновое сопротивление	50 ом
Диапазон рабочих частот	до 11 ГГц
Монтаж оплетки	пайка
Монтаж центр. контакта	самозажимной
Покрытие корпуса	никель
Покрытие центр. контакта	золото
Диэлектрик	тефлон
Конструктивное исполнение	прямой
Вес	50 г

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

CCA - омедненный алюминий
FPE - физически вспененный полиэтилен
PVC - поливинилхлорид
DF - двухсторонняя алюминиевая фольга на лавсановой основе

ТАБЛИЦА ЗАТУХАНИЯ

Частота, МГц	Затухание, дБ/100м	Частота, МГц	Затухание, дБ/100м
150	3,7	1200	12,0
450	7,1	1800	15,1
800	9,7	1900	15,6
900	10,3	2450	18,3
