Установку VSAT-антенны можно выполнить самостоятельно, если соблюдать последовательность шагов. Главное условие — чистая зона видимости на спутник (без деревьев, зданий, столбов в секторе обзора) и правильно выбранное место крепления.

Инструменты и материалы

  • Перфоратор + бур 12 мм (для крепления в стену)
  • Ключи рожковые 13 и 17 мм, крестовая и плоская отвёртки
  • Компас (или приложение для смартфона: Satfinder, DishPointer)
  • Строительный уровень
  • Рулетка 5 м
  • Кримпер для F-коннекторов (если нарезаете кабель)
  • Коаксиальный кабель RG-6 (длина от антенны до модема + запас 3 м)
  • F-коннекторы компрессионные (4 шт.)
  • Хомуты, кабель-каналы, изолента или силиконовый герметик

Шаг 1: Определение угловых параметров

Прежде чем начинать монтаж, необходимо знать:

  • Азимут (Az) — горизонтальный угол поворота антенны от севера по часовой стрелке
  • Угол места / Элевация (El) — угол подъёма антенны над горизонтом
  • Поляризация — угол поворота облучателя

Рассчитайте параметры онлайн: введите координаты места установки и позицию спутника на сайте satlex.eu/en/satcalc или в приложении DishPointer.

Пример для Москвы (55.75° с.ш., 37.61° в.д.):

СпутникАзимутЭлевация
Ямал-601 (49° в.д.)~168°~28°
Экспресс-АМУ1 (36° в.д.)~184°~25°
Ямал-402 (54,9° в.д.)~162°~30°

Шаг 2: Выбор места установки

Правила выбора точки монтажа:

  1. Проверьте прямую видимость в направлении рассчитанного азимута: не должно быть препятствий под рассчитанным углом места. Используйте DishPointer AR (режим дополненной реальности).
  2. Выбирайте несущую стену или кровельную конструкцию — крепление должно выдерживать ветровую нагрузку.
  3. Минимальное расстояние от края кровли — 0,5 м.
  4. Прокладывайте кабель так, чтобы минимизировать количество переходов через стены.

Шаг 3: Монтаж крепления

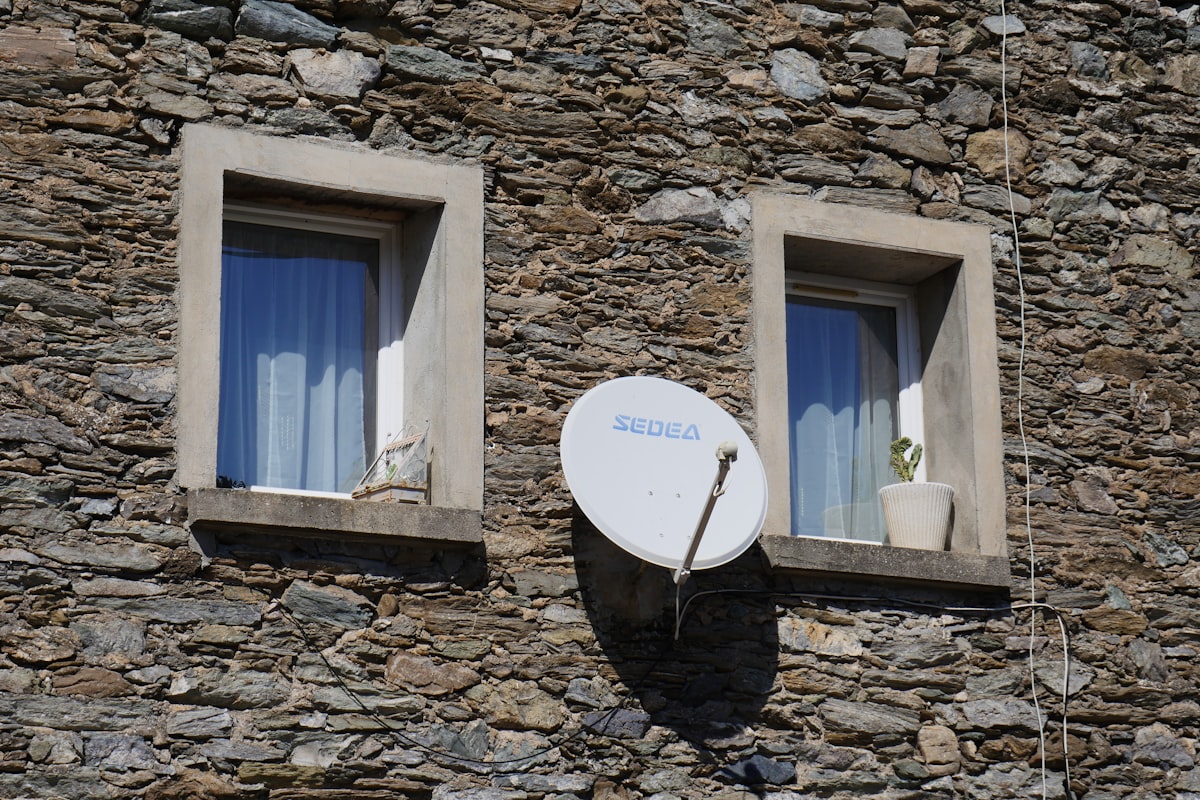

На стену:

  1. Разметьте точки крепления по шаблону кронштейна (обычно 4 болта, расстояние ~200 мм).
  2. Просверлите отверстия глубиной 80–100 мм, вставьте анкеры M10.
  3. Закрепите кронштейн болтами, проверьте вертикаль строительным уровнем.
  4. Установите мачту в кронштейн, затяните стяжные болты не до конца — оставьте возможность поворота при наведении.

На кровлю:

  1. Используйте специальную кровельную опору (треногу) или кронштейн с балластом.
  2. При сквозном монтаже через кровлю обязательно используйте кровельный герметик и проходную гильзу.

Шаг 4: Сборка антенны

  1. Соберите зеркало антенны по инструкции производителя — обычно 3–6 секций на болтах.
  2. Установите кронштейн облучателя (feed arm) и зафиксируйте LNB/облучатель в нужном положении поляризации.
  3. Повесьте антенну на мачту — болты затяните рукой, окончательная затяжка — после наведения.

Шаг 5: Прокладка кабеля

  1. Нарежьте кабель RG-6 нужной длины. Максимальная длина без усилителя — 50 м (при потерях ≤ 10 дБ).
  2. Обожмите F-коннекторы на обоих концах кримпером.
  3. Проложите кабель в кабель-канале или хомутами к стене.
  4. Место прохода через стену — заделайте герметиком.
  5. У антенны сделайте петлю-компенсатор (Ø ~30 см) для стока воды.

Шаг 6: Наведение на спутник

  1. Установите на смартфон приложение Satfinder или подключите стрелочный сатфайндер между LNB и модемом.
  2. Выставьте азимут по компасу — поверните антенну в горизонтальной плоскости.
  3. Выставьте угол элевации по метке на опорном кронштейне антенны.
  4. Медленно сканируйте по азимуту ±5° от расчётного, наблюдая за уровнем сигнала.
  5. Найдя максимум сигнала, зафиксируйте положение — последовательно затяните все болты.

Шаг 7: Подключение модема и регистрация

  1. Подключите кабель от LNB к порту RX модема, кабель от BUC — к порту TX.
  2. Включите модем, дождитесь загрузки (1–3 минуты).
  3. Откройте веб-интерфейс модема (обычно 192.168.100.1) и следуйте мастеру настройки.
  4. Свяжитесь с оператором для активации терминала — потребуется серийный номер модема и MAC-адрес.

Когда лучше вызвать специалиста?

Самостоятельный монтаж оправдан при простых условиях. В следующих случаях рекомендуем профессиональный монтаж:

  • Кровля с уклоном более 30° или мягкая черепица
  • Высота установки более 5 м
  • Антенна диаметром 1,2 м и более
  • Необходимость проходки через несущие конструкции

Стоимость профессионального монтажа в Москве и МО — от 5 000 рублей. Гарантия на работы — 2 года.
