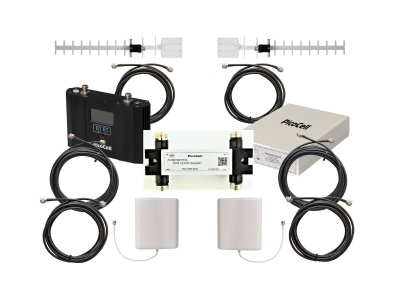

Комплект PicoCell 1800/2000 SX20/B60

Описание

• [2100] Репитер PicoCell 1800 SX20 (1)
• [2105] Репитер PicoCell 2000 B60 (1)
• [103] Антенна AL-1800-13 (1)
• [104] Антенна AL-2000-14 (1)
• [701] Гибридный комбайнер 3db (150 dBc) (1)
• [316] Кабельная сборка 5D/FB CCA N/m - N/m - 10m (чёрная) (2)
• [333] Кабельная сборка 5D/FB CCA N/m - N/m – 0,5m-1,0m (3)
• [317] Кабельная сборка 5D/FB CCA N/m - N/m - 5m (чёрная) (1)
• [135] Антенна AP-800/2700-7/9 ID (2)

Характеристики

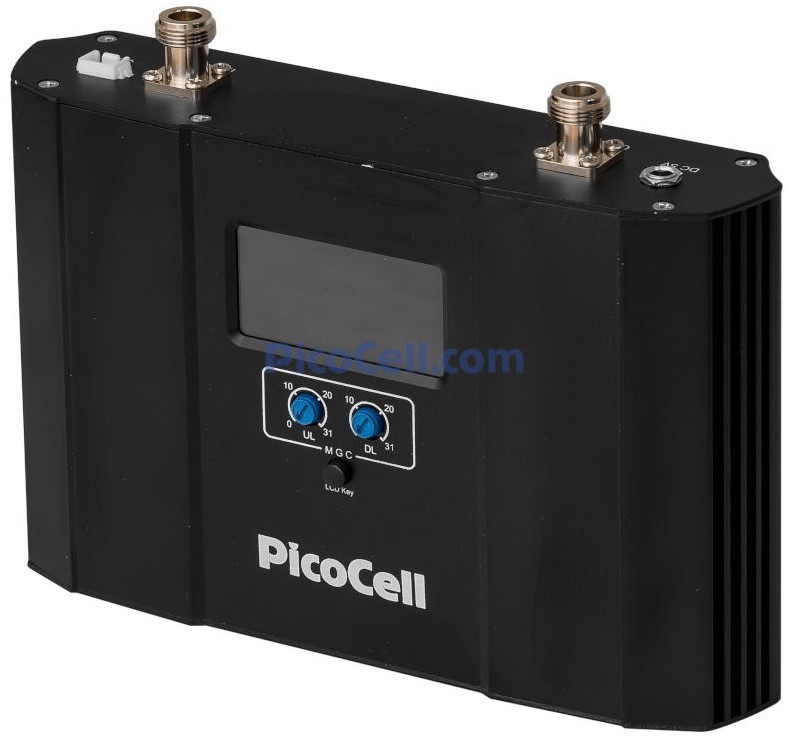

• Артикул 2100
• Рабочий диапазон частот 1800 MHz
• Uplink 1710–1785 MHz MHz
• Downlink 1805–1880
• Мобильная связь 4G, 2G
• Площадь покрытия помещения до 800 м²
• Степень защиты корпуса IP40 (?)
• Удаленное управление нет
• Коэффициент усиления U:65±3, D:70±3 дБ
• Максимальная выходная мощность U:17±2 (50), D:20±2 (100) дБм(мВт)
• Диапазон регулировки коэффициента усиления 31 дБ
• Неравномерность АЧХ, не более 8 дБ
• Максимальный уровень входного сигнала -20 дБм
• Интермодуляционные составляюшие -30.0 дБм
• Коэффициент шума, не более 5 дБ
• КСВн входа и выхода, не более 2
• Питание (адаптер) DC: +5В, 3.0 А
• Потребляемая мощность, не более 6 Вт
• Диапазон рабочих температур -10..+55
• Тип разъема N-female
• Габариты 120×155×34 mm
• Вес 0.75 Кг

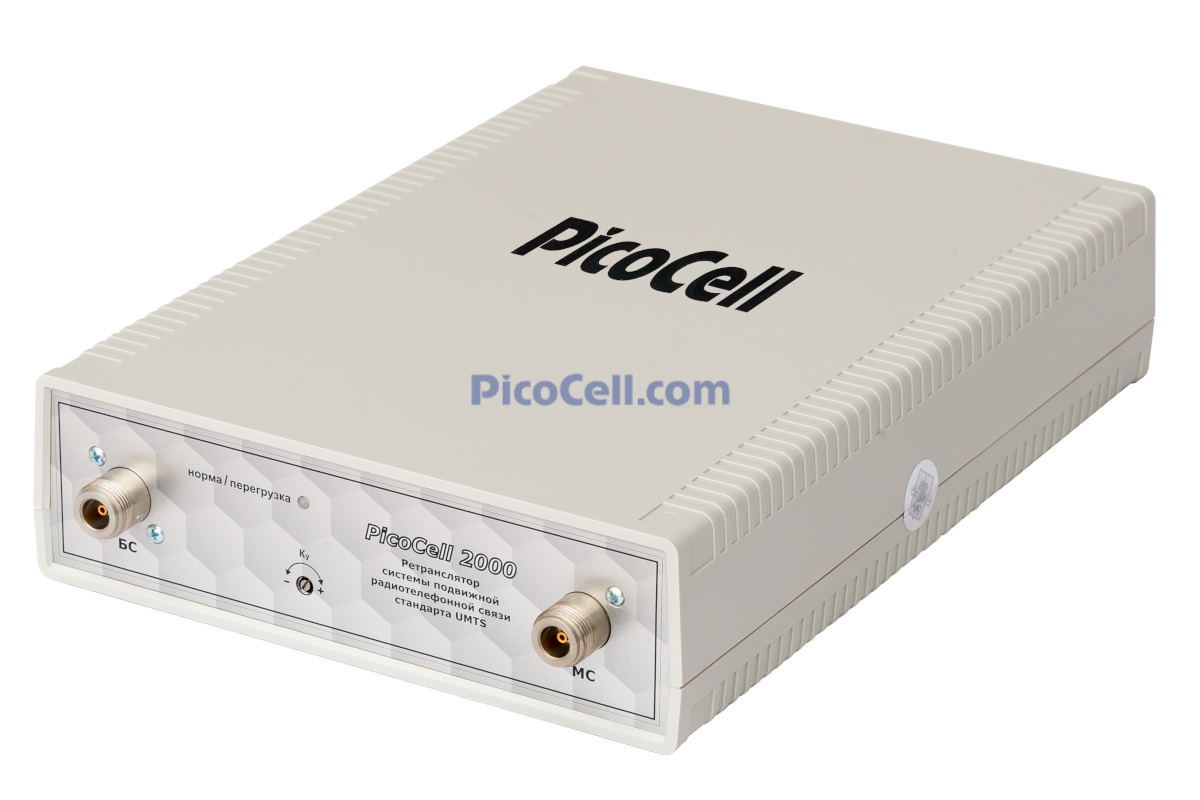

• Артикул 2105
• Рабочий диапазон частот 2000 MHz
• Uplink 1920–1980 MHz MHz
• Downlink 2110–2170
• Мобильная связь 3G
• Площадь покрытия помещения до 500 м²
• Степень защиты корпуса IP40 (?)
• Удаленное управление нет
• Коэффициент усиления 65 дБ
• Максимальная выходная мощность 20±2 (100) дБм(мВт)
• Диапазон регулировки коэффициента усиления 15 дБ
• Неравномерность АЧХ, не более 3 дБ
• Максимальный уровень входного сигнала -30 дБм
• Интермодуляционные составляюшие -30 дБм
• Коэффициент шума, не более 5 дБ
• КСВн входа и выхода, не более 1.6
• Питание (адаптер) AC: 90-265В, 50/60Гц
• Потребляемая мощность, не более 10 Вт
• Диапазон рабочих температур -10..+55
• Тип разъема N-female
• Габариты 300×200×65 mm
• Вес 1.8 Кг

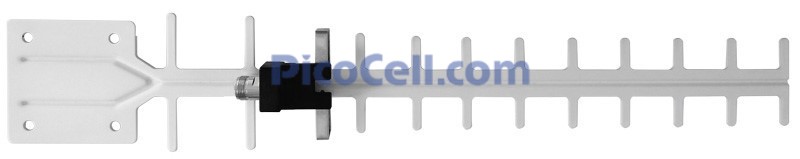

• Артикул 103
• Рабочий диапазон частот 1800 MHz
• Uplink 1710 - 1880 MHz
• Мобильная связь 4G, 2G
• Сектор излучения в вертикальной плоскости 36.0
• Сектор излучения в горизонтальной плоскости 40.0
• Коэффициент усиления 13 дБ
• Поляризация вертикальная
• Стандарт GSM 1800, LTE 1800
• Максимальная входная мощность 50.0 Вт
• Волновое сопротивление 50.0 ohm
• КСВн входа и выхода, не более 1.7
• Место установки на стену / на кронштейн / на мачту (до 50мм)
• Материал корпуса Крашенный металл
• Тип разъема N-female
• Диапазон рабочих температур -40..+60
• Габариты 492×99×38 mm
• Вес 0.4 Кг

• Артикул 104
• Рабочий диапазон частот 2000 MHz
• Uplink 1900 - 2170
• Мобильная связь 3G
• Сектор излучения в вертикальной плоскости36.0
• Сектор излучения в горизонтальной плоскости40.0
• Коэффициент усиления 14 дБ
• Поляризация вертикальная
• Стандарт UMTS 2000
• Максимальная входная мощность 50.0 Вт
• Волновое сопротивление 50.0 ohm
• КСВн входа и выхода, не более 1.7
• Место установки на кронштейн / на мачту (до 50мм)
• Материал корпуса Крашенный металл
• Тип разъема N-female
• Диапазон рабочих температур-40..+60
• Габариты 500×192×38 mm
• Вес 0.55 Кг

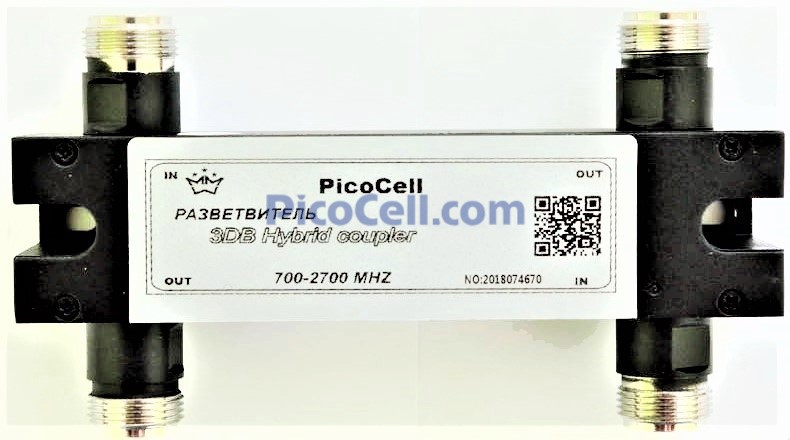

• Вносимые потери 3±0.7  дБ
• Развязка ≥20 дБ
• Неравномерность АЧХ, не более ≤0.4 дБ
• Входное сопротивление 50 ohm
• Максимальная мощность 200 Вт
• Относительная влажность 40% - 90%
• Тип разъема N-female
• Диапазон рабочих температур -20..+60
• Габариты 120×30×30 (без разъемов) mm
• Вес 0.26 Кг

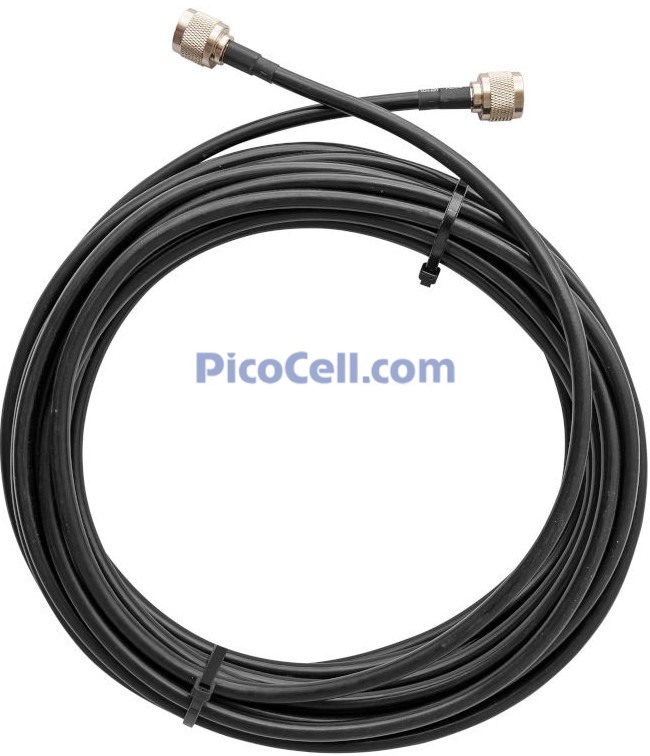

• Артикул 316
• Внешний диаметр оболочки 7.5 mm
• Диапазон рабочих температур -40..+60
• Тип кабеля 5D/FB CCA
• Длина сборки 10.0 m
• Цвет черный
• Разъем 1 N-male
• Разъем 2 N-male
• Герметизация Термоусадка
• Внутреннее сопротивление 50 ohm

• Артикул 333
• Внешний диаметр оболочки 7.5 mm
• Диапазон рабочих температур -40..+60
• Тип кабеля 5D/FB CCA
• Длина сборки 0.5-1.0 m
• Разъем 1 N-male
• Разъем 2 N-male
• Герметизация Термоусадка
• Внутреннее сопротивление 50 ohm

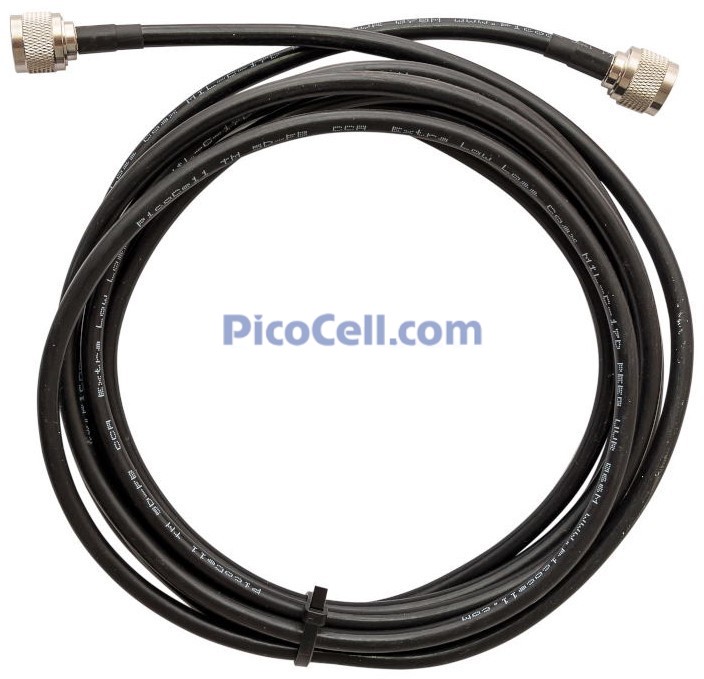

• Артикул 317
• Внешний диаметр оболочки 7.5 mm
• Диапазон рабочих температур -40..+60
• Тип кабеля 5D/FB CCA
• Длина сборки 5.0 m
• Цвет черный
• Разъем 1 N-male
• Разъем 2 N-male
• Герметизация Термоусадка
• Внутреннее сопротивление 50 ohm

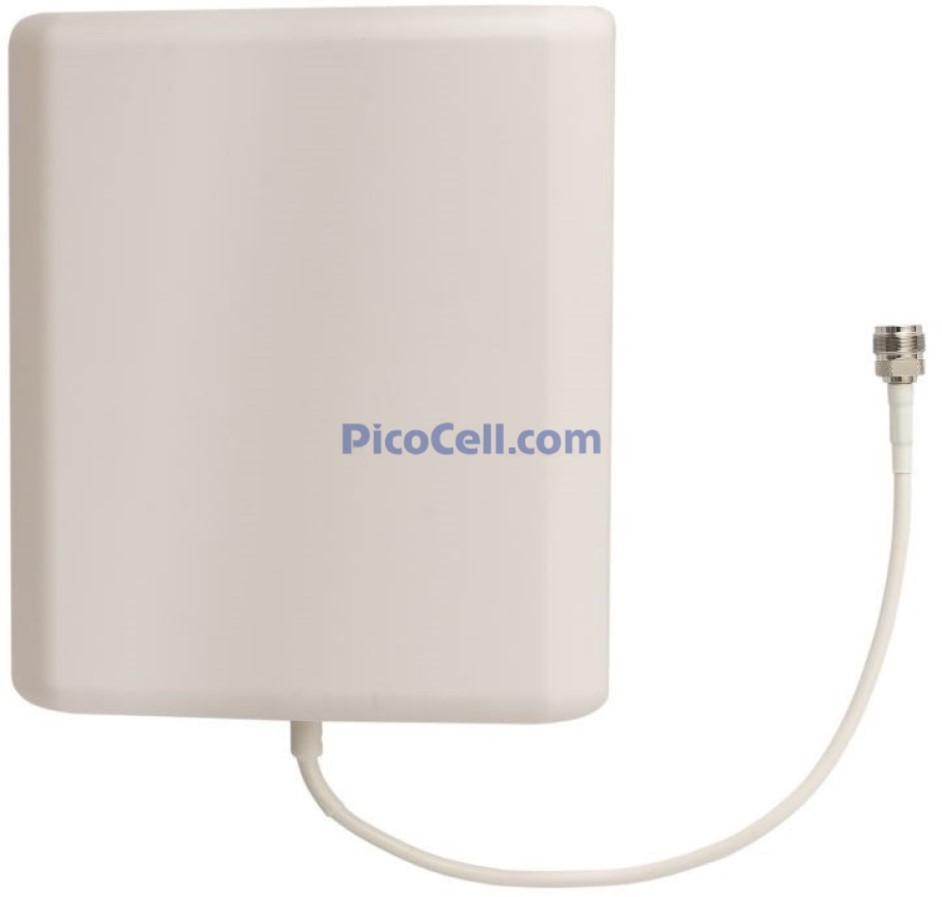

• Артикул 135
• Рабочий диапазон частот 800 MHz/900 MHz/1800 MHz/2000 MHz/2400 MHz/2500 MHz
• Uplink 790 - 862/880 - 960/1710 - 1880/1920 - 2170/2400 - 2500/2500 - 2700 MHz
• Мобильная связь WiFi, 4G, 3G, 2G
• Сектор излучения в вертикальной плоскости 55.0
• Сектор излучения в горизонтальной плоскости 70.0
• Коэффициент усиления 6.5-9.4 дБ
• Поляризация вертикальная
• Стандарт EGSM 900, GSM 900/1800, UMTS 900/2000, LTE 800/1800/2500
• Максимальная входная мощность 50.0 Вт
• Волновое сопротивление 50.0 ohm
• КСВн входа и выхода, не более U:1.8, D:1.5
• Место установки на стену
• Материал корпуса ABS, Алюминий
• Тип разъема N-female
• Диапазон рабочих температур -40..+60
• Габариты 210×180×43 mm
• Вес 0.68 Кг
