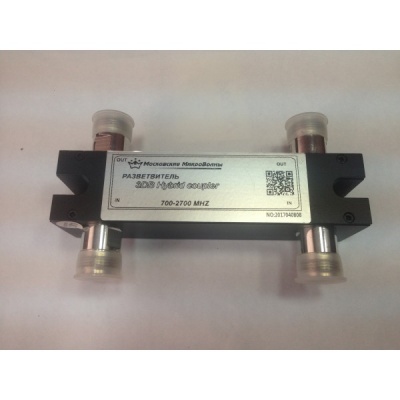

Гибридный комбайнер 3db (150 dBc)

Описание

Мощность делится пополам на два направления с разностью фаз 90°, при этом четвертый порт оказывается изолированным (развязанным). Это главное свойство гибридного ответвителя!

Основными характеристиками гибридов являются:

1. Переходное ослабление между входом и выходом (3 дБ+потери в плече). У идеального гибрида ослабление ровно  3 дБ.

2. Развязка между входом и развязанным выходом (20...30 дБ). У идеального гибрида развязка должна быть бесконечно большой.

3. Коэффициент стоячей волны (КСВ) - характеризует отражения, вносимые гибридом в СВЧ тракт. КСВ определяется со стороны плеч гибрида при согласованных нагрузок в остальных плечах. У идеального гибрида КСВ=1.

4. Фазовые соотношения гибрида - разность фаз волн в выходных плечах 90°. У идеального гибрида ровно 90°.

5. Рабочая полоса частот - полоса частот, в пределах которой неравномерность (отклонение от среднего значения) величин переходного ослабления, развязки и других параметров не превышает заданного значения.

Характеристики

• Рабочий диапазон частот 2500 MHz

• Uplink 700–2700

• Вносимые потери 3±0.7  дБ

• Развязка ≥20 дБ

• Неравномерность АЧХ, не более ≤0.4 дБ

• Входное сопротивление 50 ohm

• Максимальная мощность 200 Вт

• Относительная влажность 40% - 90%

• Тип разъема N-female

• Диапазон рабочих температур -20..+60

• Габариты 120×30×30 (без разъемов) mm

• Вес 0.26 Кг
