Кабель РК50-3-18

Описание

Недорогой надежный отечественный коаксиальный кабель с приемлемыми характеристиками

Механические характеристики:

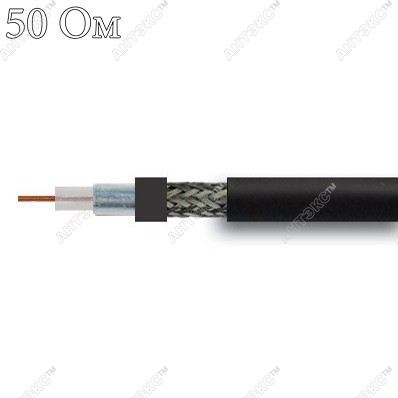

РК 50-3-18 - радиочастотный коаксиальный  кабель. Конструкция соответствует зарубежным аналогам (типам) кабеля RG 58:

•   с однопроволочным медным внутренним проводником;
•   с изоляцией из сплошного П/Э;
•   с внешним проводником в виде оплетки из медных луженых проволок плотностью 88-92% наложенных поверх алюминированного лавсана;
•   оболочка кабеля из светостабилизированного полиэтилена (СПЭ), для наружной прокладки;
• внешний диаметр - 5мм

Электрические характеристики кабеля:

1. Волновое сопротивление – 50 ±2 Ом;

2. Электрическая емкость кабеля: РК 50-3-18 – 100 пФ/м

3. Коэффициент укорочения длины волны - 1,52.

4. Частотная зависимость предельной допускаемой передаваемой мощности и коэффициента затухания кабеля марки РК 50-3-18

Частота	Коэффициент затухания дБ/100м при частоте
10 МГц	3,7
50 МГц	8,1
100 МГц	11,9
200 МГц	17,1
300 МГц	21,8
400 МГц	25,8
500 МГц	29,5
600 МГц	32,9
800 МГц	39,3
850 МГц	40,8
1000 МГц	45,0
1800МГц	57.0
2100МГц	62.5
2450МГц	68.5

1 - коэффициент затухания при температуре 20°С
2 - предельная допускаемая передаваемая мощность на входе при температуре окружающей среды 40°С (температура внутреннего проводника 85°С) и коэффициенте стоячей волны напряжения равном 1.
