Радиооптический передатчик VEGATEL 700-2700 МГц

ОПИСАНИЕ

Радиооптический передатчик (трансмиттер) VEGATEL 700-2700 МГц предназначен для передачи радиосигнала на дальние расстояния с использованием оптоволоконного кабеля. Для этого трансмиттер осуществляет конвертацию радиосигнала в оптический и обратно.

Применение трансмиттера в составе системы усиления сотовой связи (СУСС), в первую очередь определяется необходимостью передачи сигнала на большие расстояния (до 15 км). Трансмиттер рекомендуется использовать, когда монтаж классической СУСС затруднён из-за рельефа местности, отсутствия сигналов сотовой связи в месте установки, или иных причин. Например, посёлки в низинах или горных ущельях, военные объекты, дачные кооперативы в лесу, дома отдыха и т.п.

В сравнении с передачей радиосигнала по коаксиальному кабелю, оптоволоконный кабель позволяет передать сигнал на десятки километров без существенных потерь. Установив репитер с приемной антенной в месте стабильного приёма сигнала и, посредством трансмиттера, передав сигнал через оптоволоконный кабель, можно получить стабильную связь на расстояниях многократно превышающих ограничения классической СУСС. А дополнив такую систему мощным бустером, например, VEGATEL серии VTL40, можно существенно расширить зону покрытия.

Гарантия - 1 год.

Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.

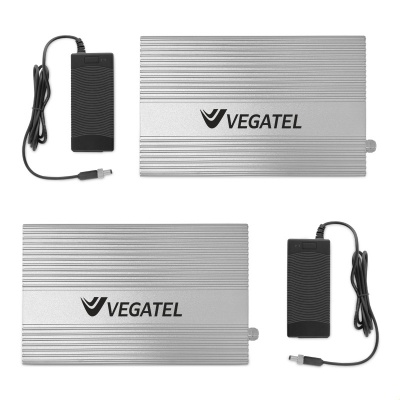

КОМПЛЕКТАЦИЯ

№	Наименование	Кол-во
1	Радиооптический передатчик VEGATEL 700-2700 МГц (master)	1 шт.
2	Радиооптический передатчик VEGATEL 700-2700 МГц (slave)	1 шт.

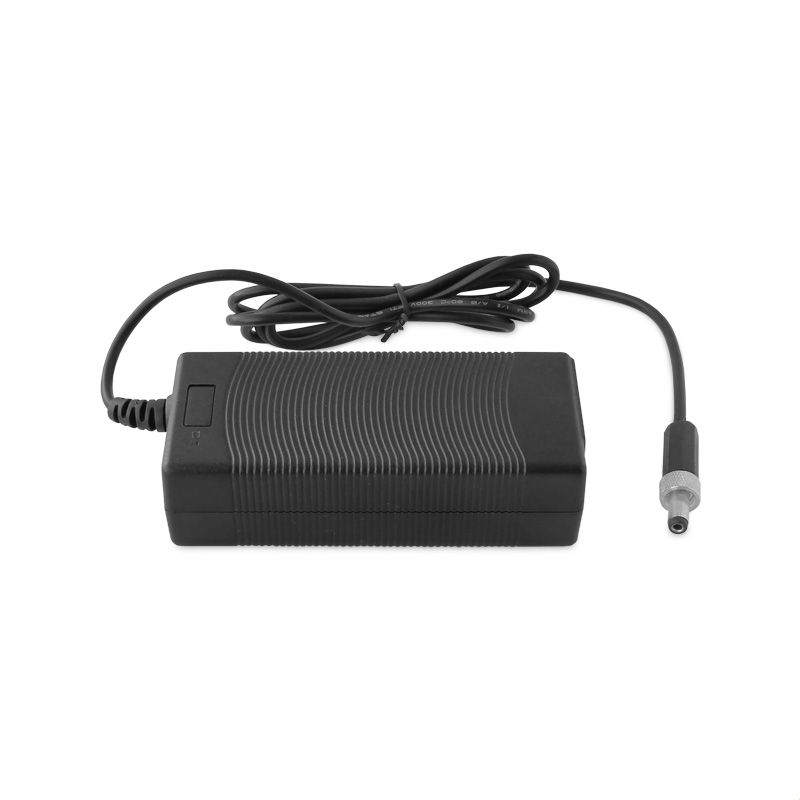

3	Блок питания	2 шт.
4	Гарантийный талон	1 шт.

РАБОЧИЕ ПАРАМЕТРЫ

Характеристики		Станция – Телефон (DL)	Телефон – Станция (UL)
Полоса рабочих частот		700 ~ 2700 МГц	700 ~ 2700 МГц
Характеристики радио модуля
Максимальная выходная мощность RF		10 дБм (10 мВт)	10 дБм (10 мВт)
Динамический диапазон сигнала		-50 дБм ~ 10 дБм
Потери сигнала на внутренних соединениях		4±1дБ
Диапазон автоматической регулировки уровня входящего сигнала		10 дБ
Разъём входа RF		N-female
Импеданс		50 Ом
КСВн входов		≤2
Характеристики оптического модуля
Разъём оптический		FC/APC
Длина волны		1310±20 nm	1550±20 nm
Максимальная выходная мощность оптического выхода		4±2 дБм
Коэффициент усиления		0±2 дБ
PD Alarm		≤ -15 дБм
LD Alarm		≤ -3 дБм
Дальность передачи по оптоволокну		до 15 000 м
Групповая задержка		≤1 мкс
Стабильность частоты		≤0,01 частей на миллион

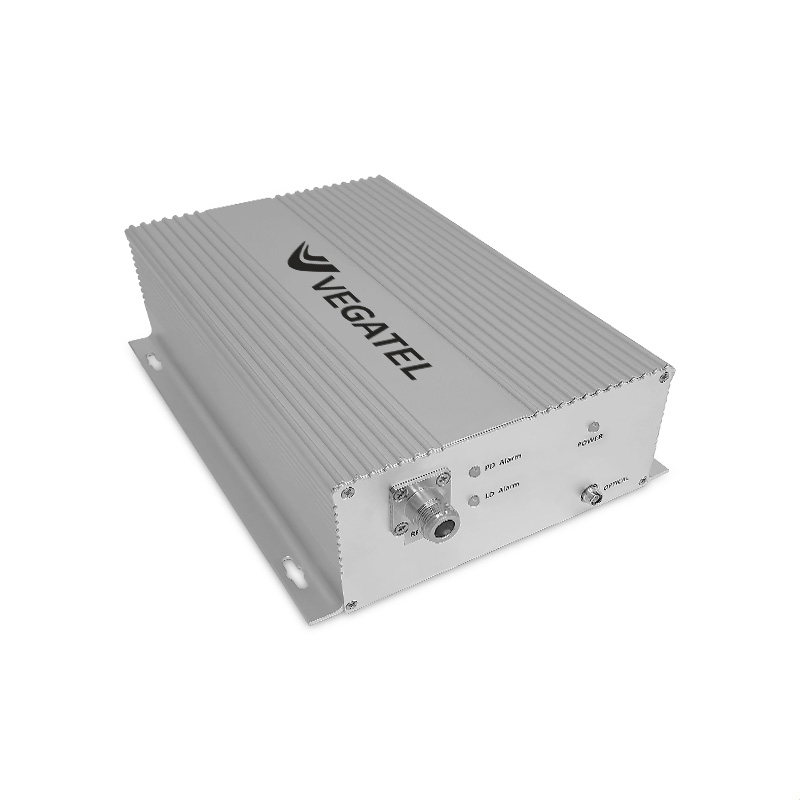

Индикатор «ПИТАНИЕ»		1 шт. зеленый
Индикатор «LD»		1 шт. красный
Индикатор «PD»		1 шт. красный
Габариты устройства		250 х 220 х 50 мм
Габариты коробки		425 х 290 х 90 мм
Вес нетто		2,6 кг
Вес брутто		3,5 кг
Потребляемая мощность		12 Вт
Защита от внешних факторов		IP40
Охлаждение		Естественное охлаждение
Температура эксплуатации		от -20°C до +65°C
Температура хранения		от -40°C до +80°C
Влажность		от 5% до 85%
Атмосферное давление		от 86 кПа до 106 кПа
